Die Führungsschienen sind auf den
Grundträger montiert.
1. Schellenschrauben (1e+2c) an Trageeinheit
lösen (nicht vollständig abschrauben).
Die eingesteckten Rundrohre lassen sich
verschieben.
2. Hintere Führungsrolle (1d) der Trageeinheit
auf einer Seite in die Öffnung der Führungs-
schiene einhängen, andere Seite so lange
verschieben bis die Führungs rolle (1d) in
die Öffnung der Führungsschiene passt und
ebenfalls einhängen.

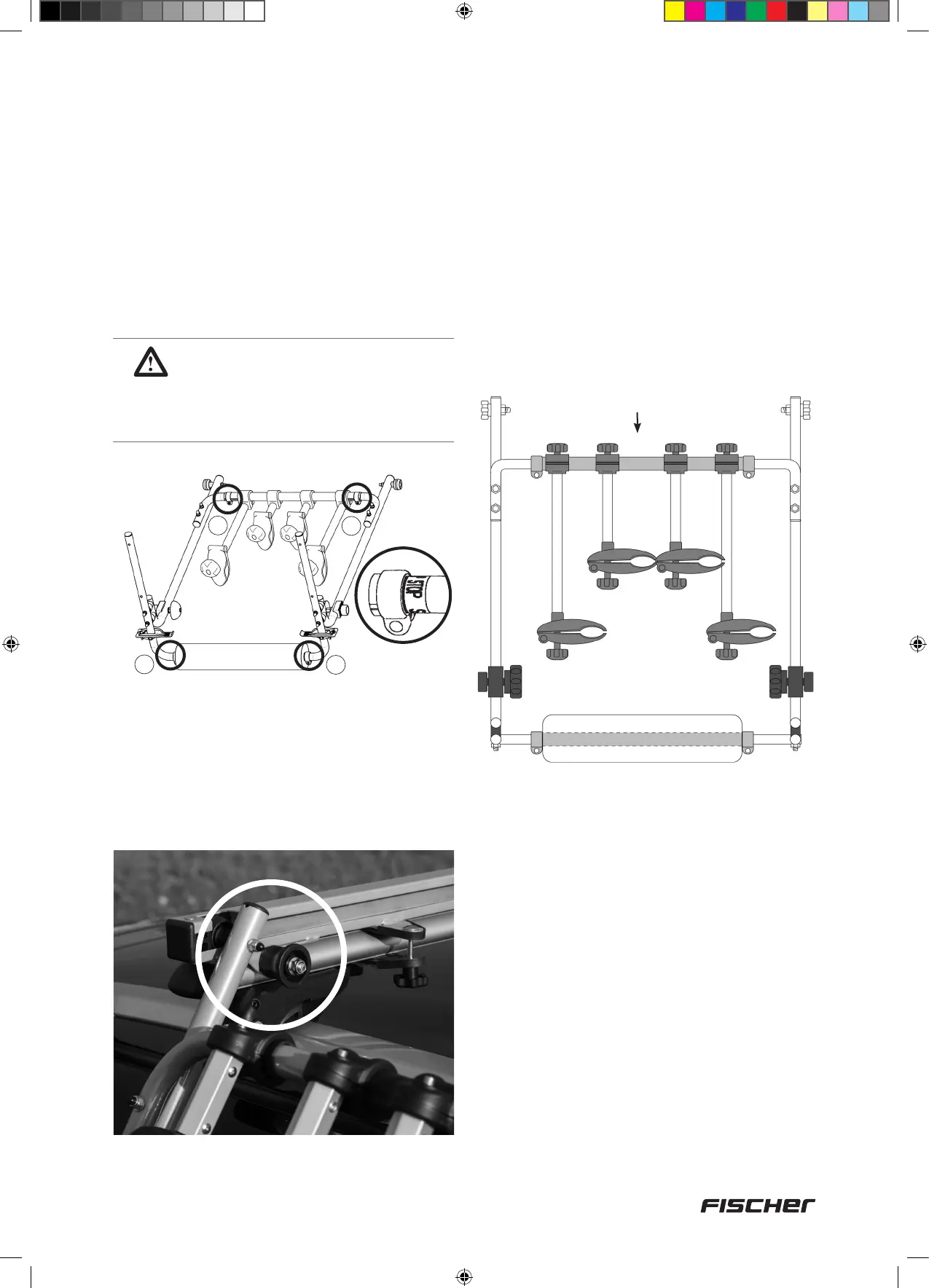

Schritt 7
Breitenanpassung der Trageeinheit an Breite der Führungsschienen.
ACHTUNG!
Mindest-Einstecktiefe beträgt
65 mm. Bei Erreichen der
maximalen Breite erscheint eine
Markierung.
1e
2c
1e
3. Trageeinheit vorsichtig mit Schaumstoff-
Profil (2b) an die Fahrzeugseite anlehnen
und überprüfen, dass das Überwurf-Rohr
mittig
zwischen linker und rechter Seite positi-
oniert
ist, gegebenenfalls mittig verschieben.
Nochmals prüfen, dass die maximale Breite
nicht überschritten ist (Markierung beachten).
4. Schellenschrauben (1e) an Trageeinheit
festdrehen.
5. Trageeinheit, wie in Schritt 10. beschrieben,
hochliften und Breite des Fahrrad-Trage-
bügels so einstellen, dass die vorderen
Führungsrollen (1c) in die Öffnungen der
Führungs schienen passen. Danach
Schellenschrauben (2c) festdrehen und
Trage ein heit, wie in Schritt 11. be schrie ben
wieder an die Fahrzeugseite absenken.
Überwurfrohr
