Pour cette étape d’assemblage, vous avez
besoin des pièces suivantes :
8
e
étape
Assemblage des rails profilés (5)
Pièce n° Illustration Quantité
5
Rail prolé pour bicyclette,
750 mm
4
6
Capuchon de
protection pour
rail prolé
8
8
Rondelle plate,
6,5 mm, grande
8
9
Vis
M6 × 16 mm
8
13
Écrou borgne
M6
8

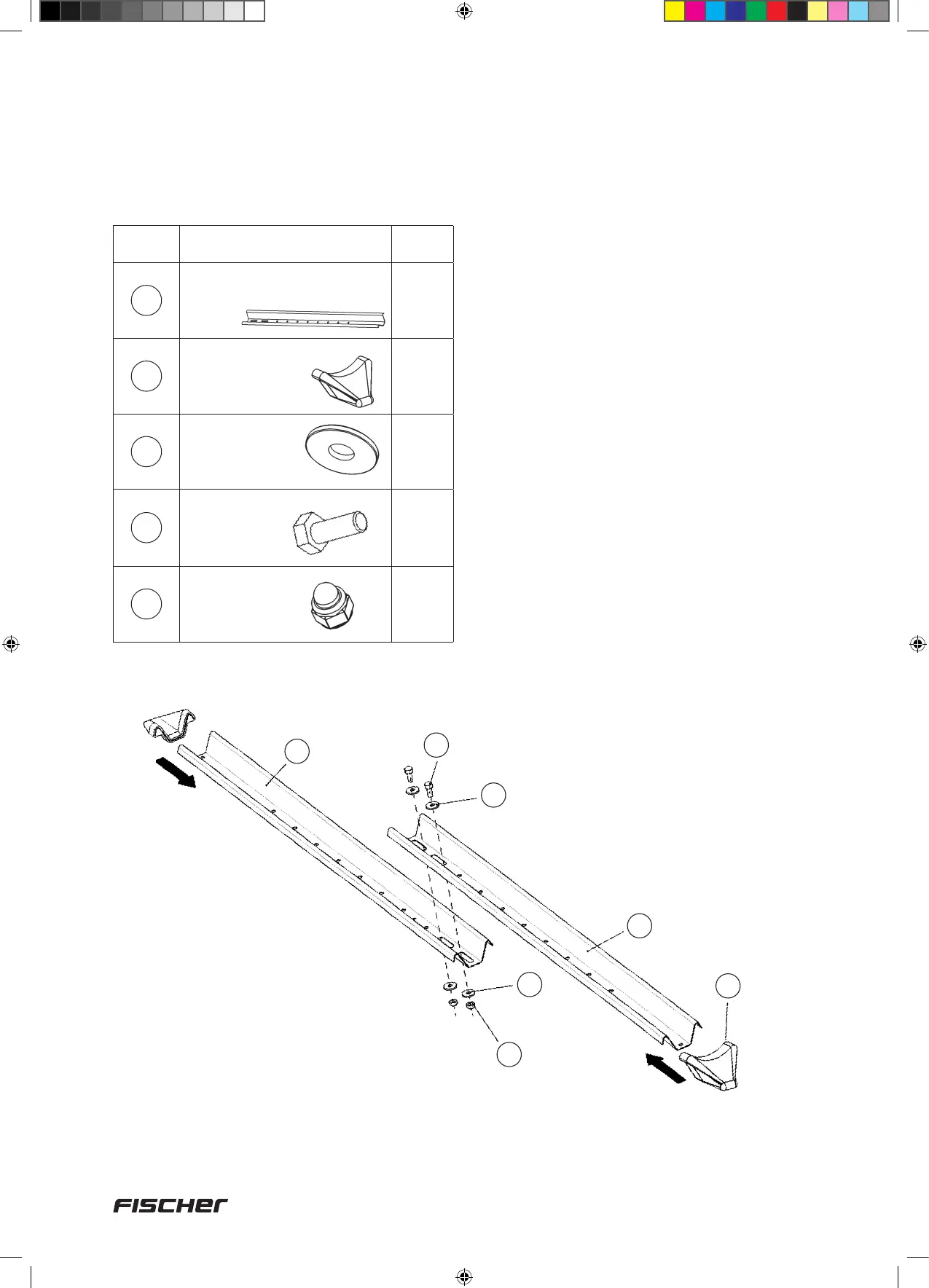

1. Installez ensemble respectivement 2 rails
profilés (5) au milieu.
2. Insérez d’abord la vis (9) au travers de la
rondelle (8), ensuite, mettez l’ensemble
à l‘intérieur du rail profilé au travers de
l‘orifice.
3. Posez à l‘extérieur une rondelle plate (8) et
vissez un écrou borgne (13).
4. Insérez les capuchons de protection(6) aux
deux extrémités.
5
9
8
5
6
8
13
