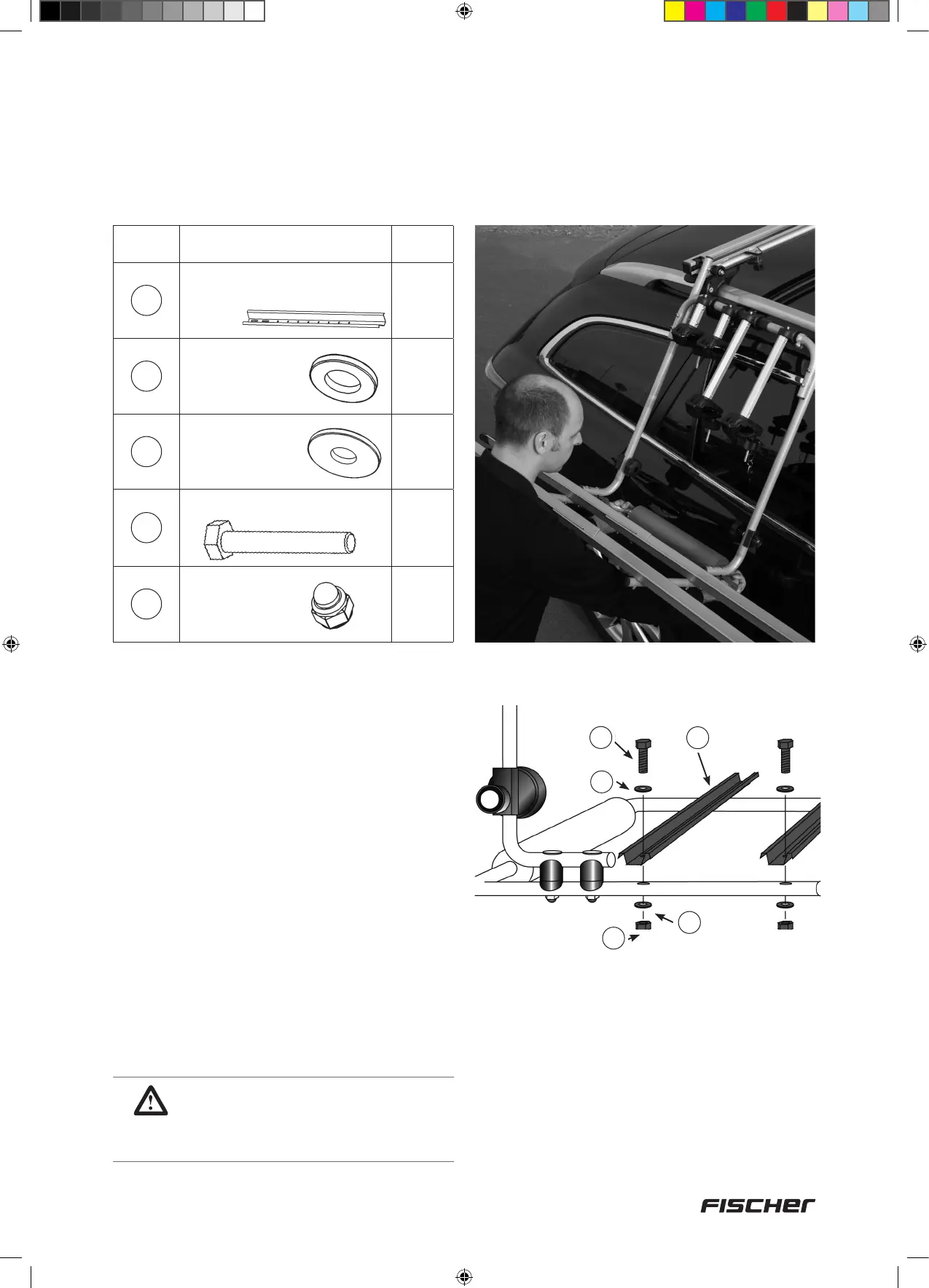

Pour cette étape d’assemblage, vous avez
besoin des pièces suivantes :
L’élément de transport est ajusté dans la
largeur et accroché dans les rails de guidage
(3+4).
Position actuelle :
élément de transport appuyé sur un côté du
véhicule.
1. Maintenez le rail profilé (5) sur le côté
supérieur de l’étrier de transport pour
bicyclette.
2. Faites d’abord passer la vis (10) au travers
de la rondelle plate (8), ensuite insérez du
haut vers le bas, au travers de la perforation
de l’étrier de transport pour bicyclette.
3. Posez en dessous une rondelle plate (7) et
vissez un écrou borgne (13).
9
e
étape
Montage du rail profilé (5) sur l’élément de transport
REMARQUE :
Assurez-vous que la saillie du rail
prolé soit exactement la même à
droite comme à gauche.
13
7
510
8
Pièce n° Illustration Quantité
5
Rail prolé pour bicyclette,
750 mm
2
7
Rondelle plate,
6,5 mm, petite
4
8
Rondelle plate,
6,5 mm, grande
4
10
Vis M6 × 35 mm
4
13
Écrou borgne
M6
4
5
10
8
13
7
