Pour cette étape d’assemblage, vous avez
besoin des pièces suivantes :

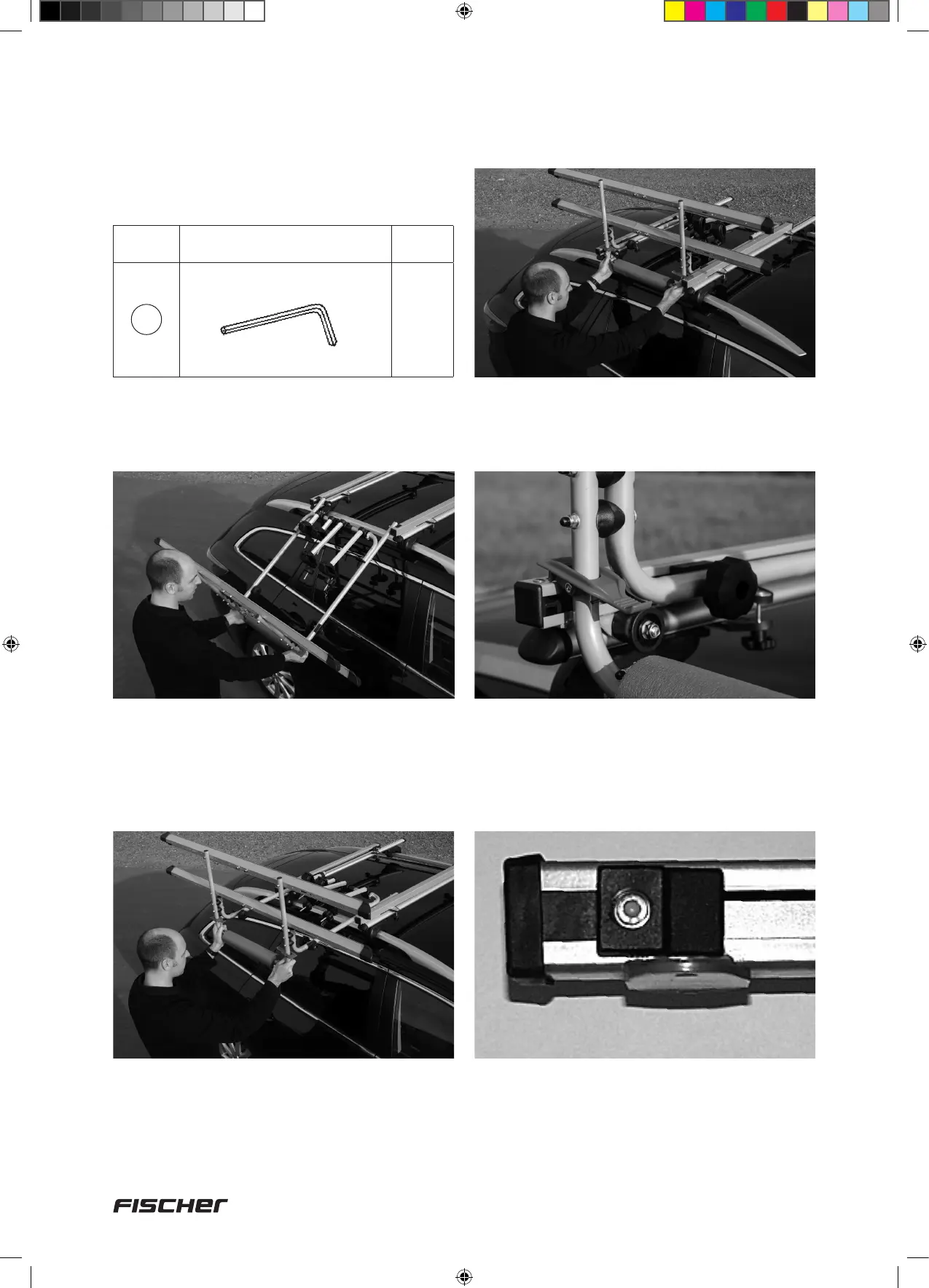

Les rails profilés sont installés. L’élément de
transport dans son ensemble peut maintenant
être levé sur le toit du véhicule.
1. Tenez l’élément de transport à droite et à
gauche, à côté du profilé avec rembourrage
en mousse (2b) et poussez vers le haut.
2. Lorsque vous arrivez à une position
horizontale, appuyez sur l’élément de
transport vers l‘arrière, jusqu‘à ce que les
galets de guidage avant (1c) s’enclenchent
sur les rails de guidage (3+4).
10
e
étape
Levage de l’élément de transport sur le toit du véhicule
Pièce n° Illustration Quantité
23
Clé hexagonale, 5 mm
1
3. Soulevez légèrement l’élément de transport
à l’avant et abaissez les galets de guidage
avant dans l‘ouverture des rails de guidage.
4. Appuyez toujours vers l‘arrière sur l’élément
de transport, jusqu‘à ce que les clips
de sécurité (2a) s’engagent seul dans
l‘ouverture des rails de guidage. Serrez la
molette (1f) à gauche et à droite.
5. Après que l‘élément de transport ait été
glissé dans les rails, le point d’accrochage
doit être exactement ajustée de l’autre côté.
