70
PRESTARE ATTENZIONE!

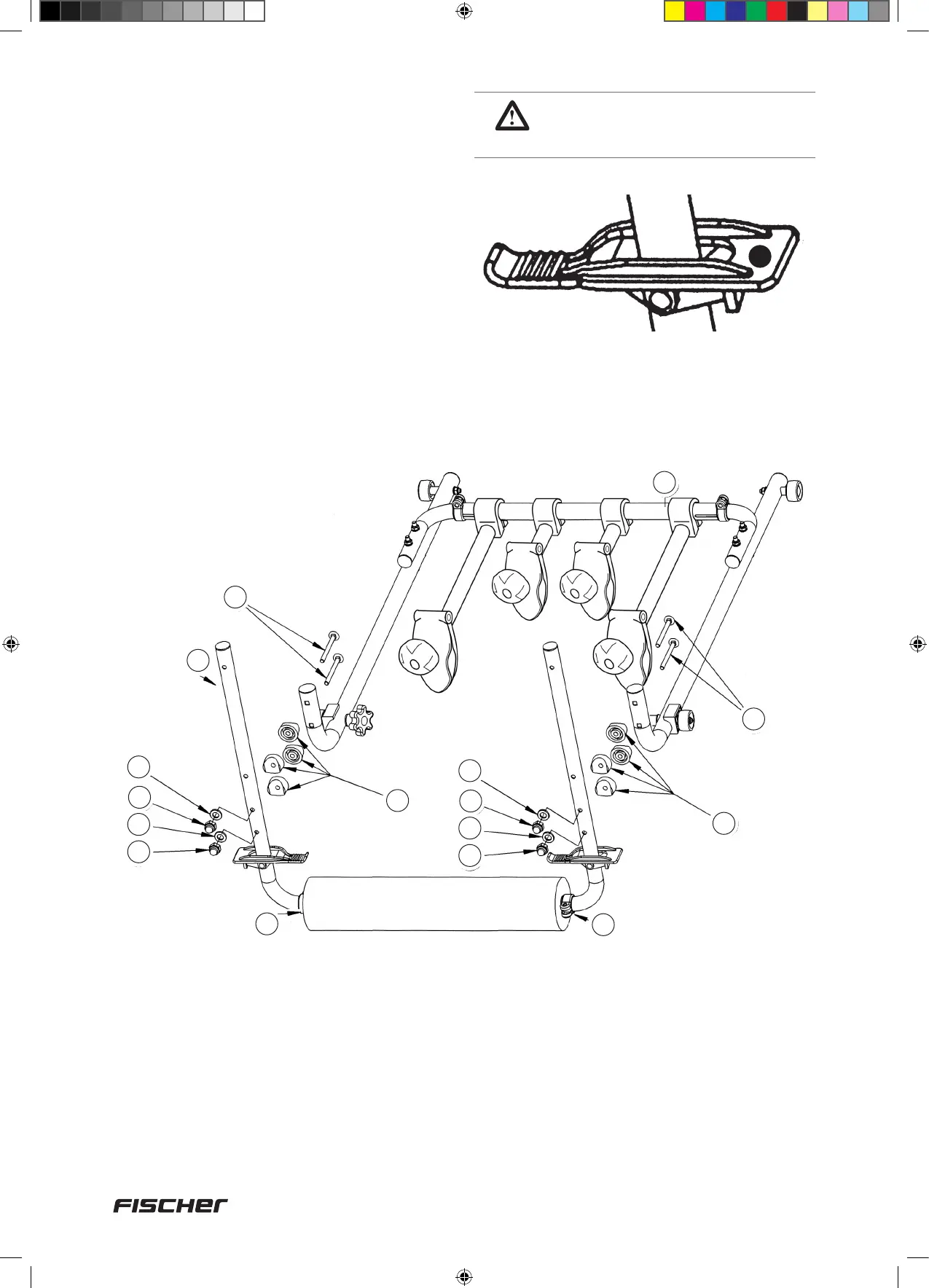

Clip di ssaggio destra - a destra
Clip di ssaggio sinistra - a sinistra
(particolare della clip di fissaggio destra)
R
2c
2c
17
17
12
1
12
2
7
7
13
13
7
7
13
13
1. Prima del montaggio allentare le fascette
(2c) sulla staffa di supporto della bicicletta
(non girare completamente). Per adattare
la larghezza della staffa di supporto della
bicicletta (2) a quella dell’unità di base (1),
estrarre o introdurre nel tubo di giunzione i
tubi circolari a sinistra e a destra.
2. Inserire la vite a testa tonda (12) all’interno
dell’unità di base attraverso i fori.
3. Sul lato esterno ssare i distanziali (17) e la
staffa di supporto della bicicletta attraverso i
fori interni.
4. Sul lato opposto ssare la rondella (7) e
avvitare il dado cieco (13).
