71
Punto 6
Montaggio delle rotaie di guida (3+4)
sul supporto di base
Per questo passaggio sono necessari i
seguenti componenti:
Entrambe le barre del supporto di base sono
allineate, cioè parallele e alla stessa distanza.
Si consiglia che il tetto auto venga abbassato
sul lato passeggero (SICUREZZA NELLA
CIRCOLAZIONE STRADALE). Pertanto il
montaggio delle rotaie di guida avviene dal lato
passeggero.
Punto 5

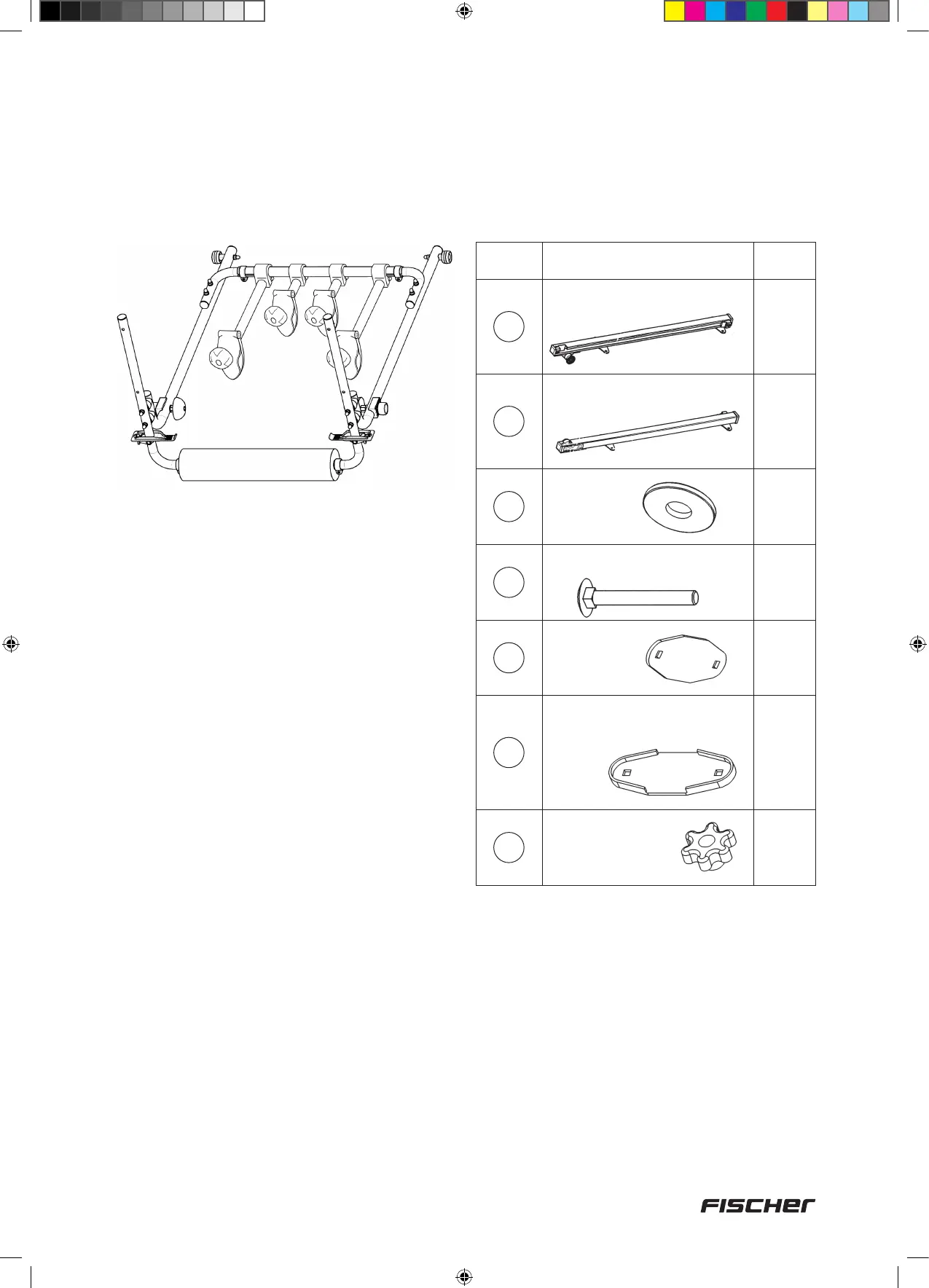

Di fronte a voi vi è l’unità di supporto
Num.
parti
Figura Quantità
3
Rotaia di guida sinistra
1
4
Rotaia di guida destra
1
8
Rondella,
6,5 mm,
grande
8
11
Vite a testa tonda,
M6 x 50 mm
8
14
Piastra di
ssaggio
4
15
Prolo di protezione per
piastra di ssaggio e piastra
di base
8
16
Dado zigrinato M6
8
