72

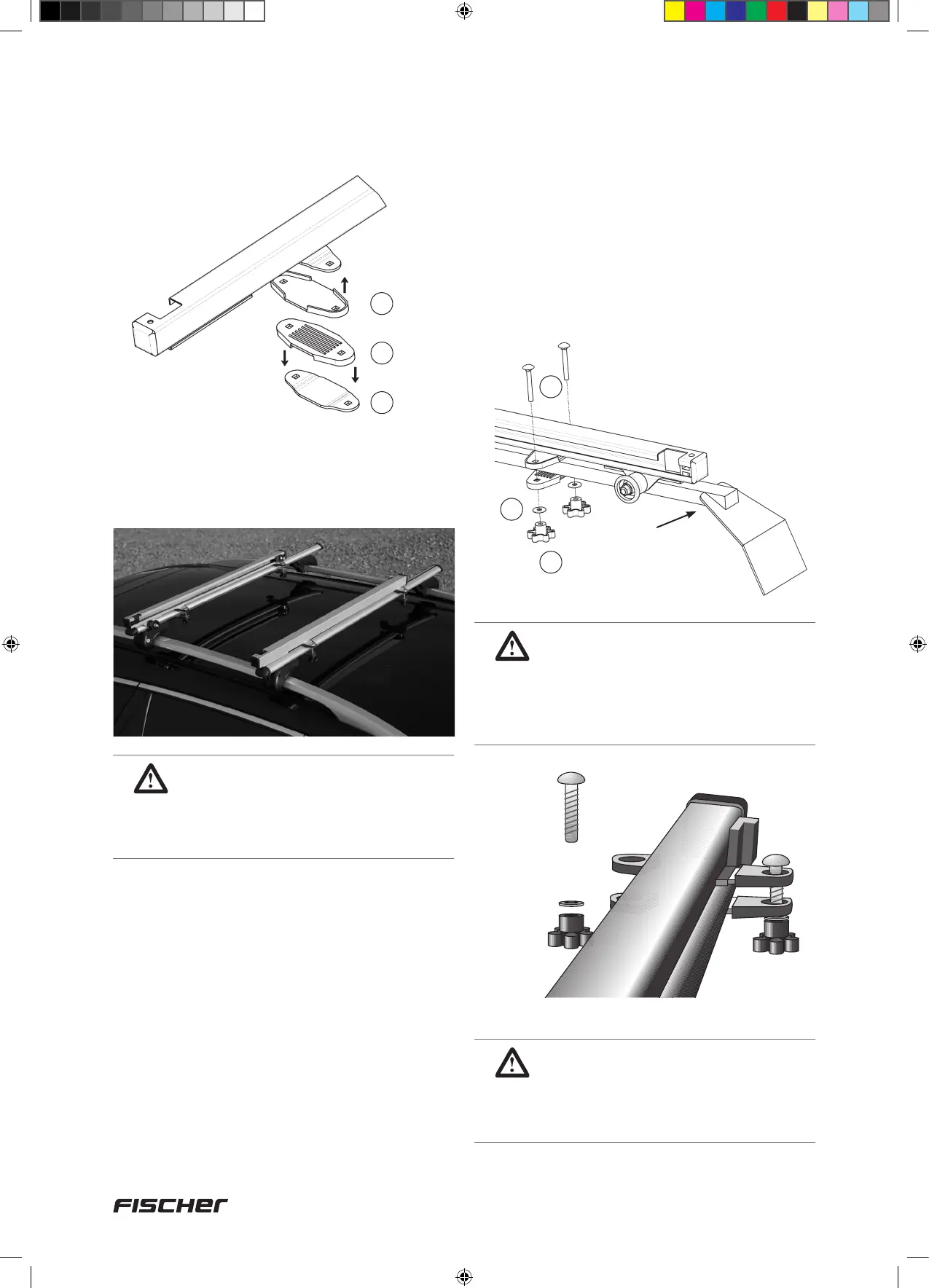

1. Premere i profili di protezione (15) sulla
piastra di base della rotaia di guida
(3b+c/4b+c) e la piastra di fissaggio (14).
2. Posizionare la rotaia di guida (3+4) con
l’apertura in avanti sulle barre di supporto.
IMPORTANTE!
Il rullo di supporto (3a+4a) deve
essere almeno all’altezza del
bordo del tetto (non ulteriormente
all’interno).
NOTA:
Le piastre di ssaggio posteriori
vengono avvitate solo leggermente,
in modo che le rotaie di guida
possano allinearsi all’inserimento
dell’unità di supporto.
Suggerimento:
Per facilitare il ssaggio delle rotaie
di guida sul supporto di base,
premontare le piastre di ssaggio
su un lato.
14
15
Supporto
di base
11
16
8
Per supporti di base con
altezza barre superiore a
35 mm utilizzare viti a testa
tonda (12)
15
3. Inserire la vite a testa tonda (11) – per
supporti di base con altezza barre superiore
a 35 mm utilizzare viti a testa tonda (12)
– da sopra nel foro delle piastre di base
(3b+c/4b+c), fissare la piastra di fissaggio
(14) da sotto con il profilo in gomma verso
l’alto e la rondella piana (8). Avvitare il
dado zigrinato (16). Avvitare saldamente
la piastra di fissaggio anteriore. Avvitare
solo leggermente le piastre di fissaggio
posteriori.
