Le rotaie di guida sono montate sul supporto
di base.
1. Allentare le viti delle fascette (1e+2c)
sull’unità di supporto (non svitare
completamente). I tubi circolari inseriti
possono essere spostati
2. Agganciare il rullo di guida posteriore
(1d) dell’unità di supporto su un lato
nell’apertura della rotaia di guida, spostare
l’altro lato finché il rullo di guida (1d) non si
inserisca nell’apertura della rotaia di guida e
agganciare.
Punto 7
Adattamento della larghezza dell’unità di supporto a quella delle rotaie
di guida
ATTENZIONE!
La profondità minima di inserimento
è di 65 mm. Al raggiungimento
della larghezza massima appare un
marchio.

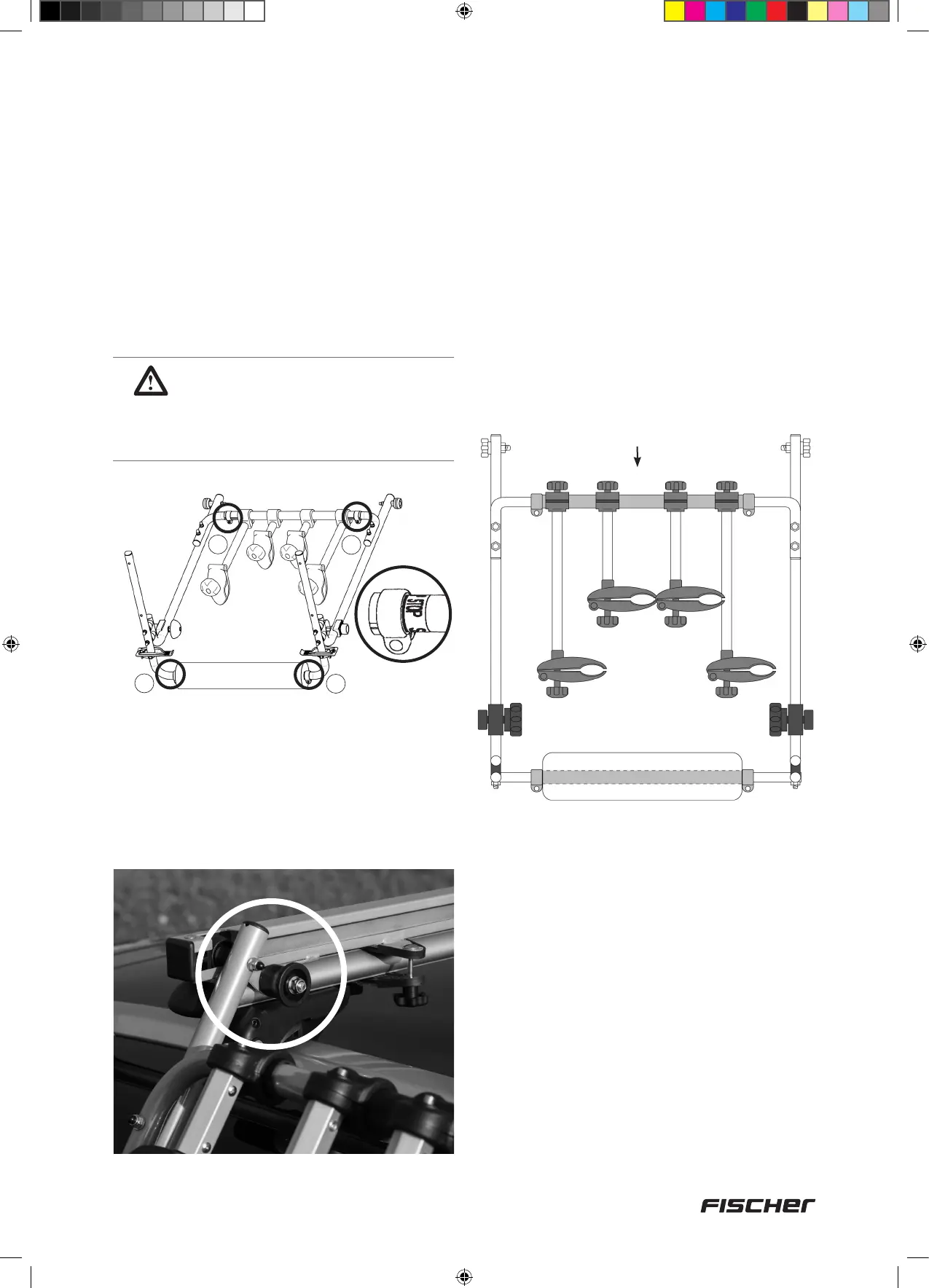

1e
2c
1e
3. Appoggiare delicatamente l’unità di
supporto con il profilo in schiuma (2b) sul
lato del veicolo e verificare che il tubo di
giunzione sia posizionato centralmente
tra il lato sinistro e destro, eventualmente
spostare al centro. Controllare nuovamente
che la larghezza massima non venga
superata (osservare la marcatura).
4. Serrare le viti delle fascette (1e) sull’unità di
supporto.
5. Sollevare l’unità di supporto come descritto
al punto 10 e regolare la larghezza della
staffa di supporto della bicicletta in modo
che i rulli di guida anteriori (1c) si inseriscano
nelle aperture delle rotaie di guida. Poi
serrare le viti delle fascette (2c) e abbassare
nuovamente l’unità di supporto sul lato del
veicolo come descritto al punto 11.
Tubo di giunzione
