74
Per questo passaggio sono necessari i
seguenti componenti:

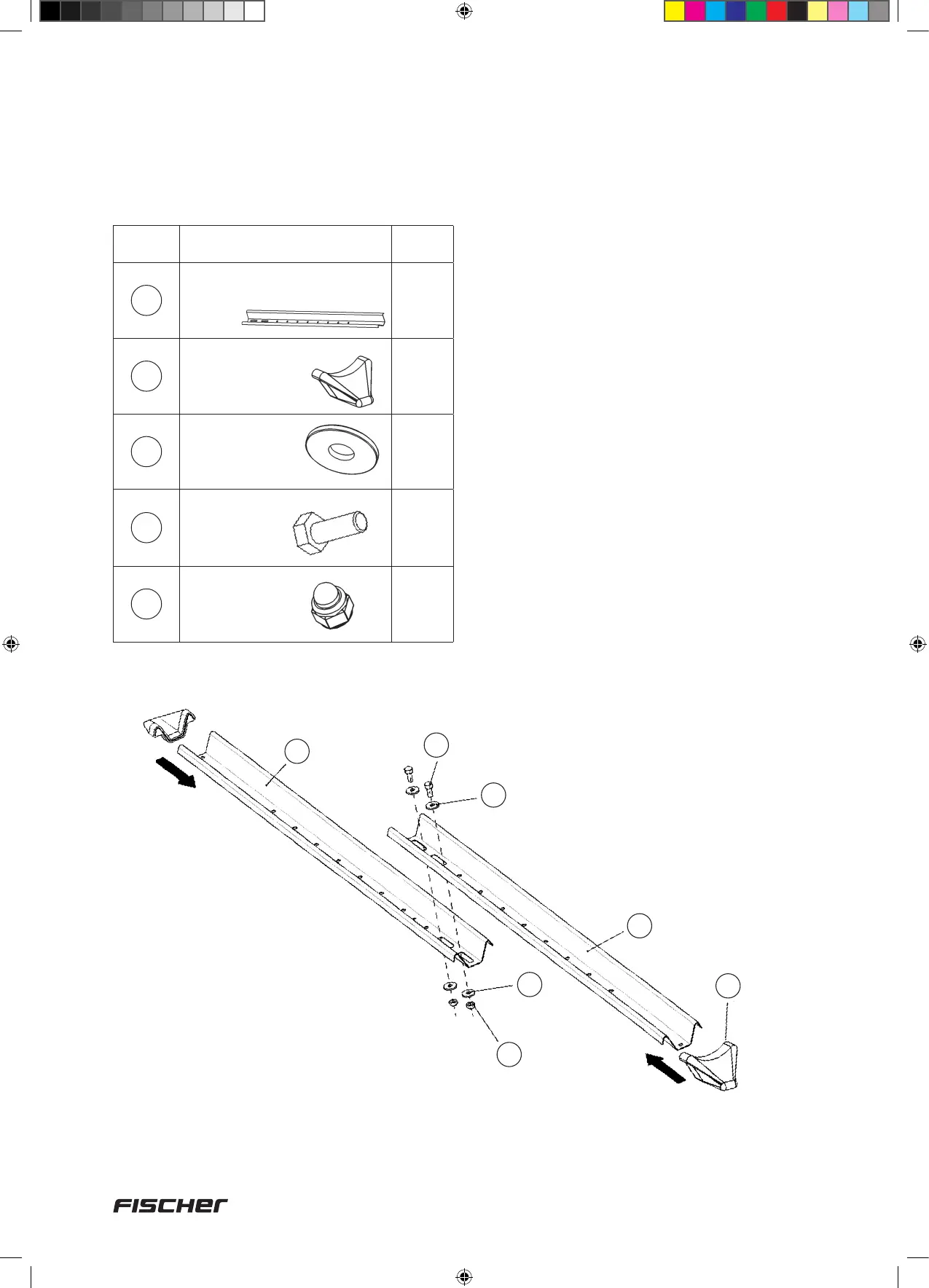

Punto 8
Unione delle guide profilate (5)
Num.
parti
Figura Quantità
5
Guida prolata bicicletta,
750 mm
4
6
Coperchio protettivo
per guida prolata
bicicletta
8
8
Rondella,
6,5 mm, grande
8
9
Vite
M6 × 16 mm
8
13
Dado cieco M6
8
5
9
8
5
6
8
13
1. Unire 2 guide profilate (5) al centro.
2. Inserire la vite (9) dapprima attraverso
la rondella (8), poi all’interno della guida
profilata attraverso il foro.
3. Sul lato esterno mettere la rondella (8) e
avvitare il dado cieco (13).
4. Inserire i coperchi protettivi (6) su entrambe
le estremità.
