Per questo passaggio sono necessari i
seguenti componenti:
L’unità di supporto è adattata in larghezza e
agganciata alle rotaie di guida (3+4).
Posizione attuale:
Unità di supporto appoggiata al lato del
veicolo.
1. Fermare la guida profilata (5) sulla parte
superiore della staffa di supporto della
bicicletta.
2. Inserire la vite (10) dapprima attraverso
la rondella (8), poi dall’alto verso il basso
attraverso il foro della staffa di supporto
della bicicletta.
3. Sul lato inferiore mettere la rondella (7) e
avvitare il dado cieco (13).

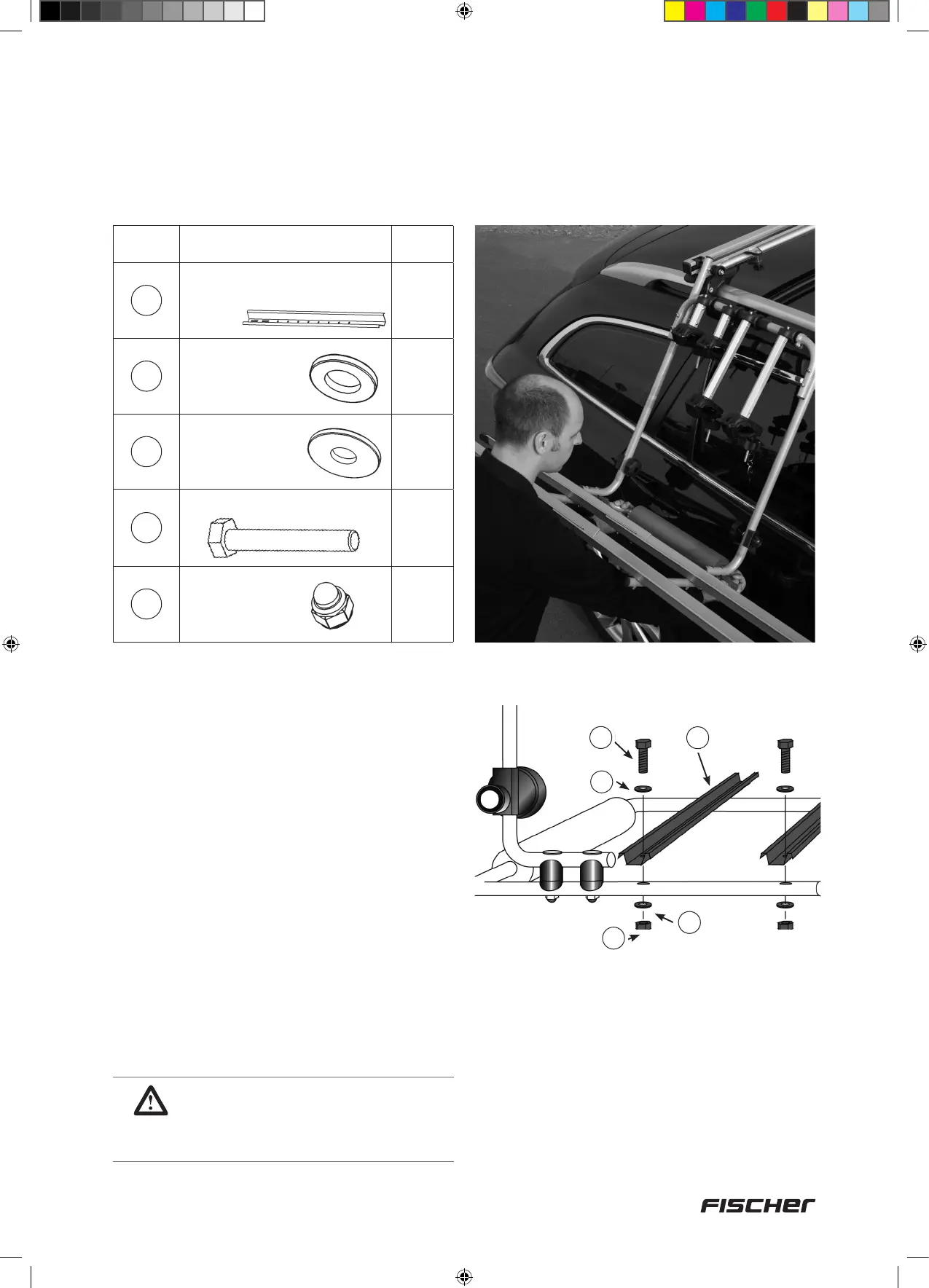

Punto 9
Montaggio della guida profilata (5) sull’unità di supporto
NOTA:
Si noti che la sporgenza della guida
prolata è la stessa a destra e a
sinistra.
13
7
510
8
Num.
parti
Figura Quantità
5
Guida prolata bicicletta,
750 mm
2
7
Rondella,
6,5 mm,
piccola
4
8
Rondella,
6,5 mm,
grande
4
10
Vite M6 × 35 mm
4
13
Dado cieco M6
4
5
10
8
13
7
