Flex CS 60 WET - Na První Pohled

CS 60 WET/CSW 4161
192

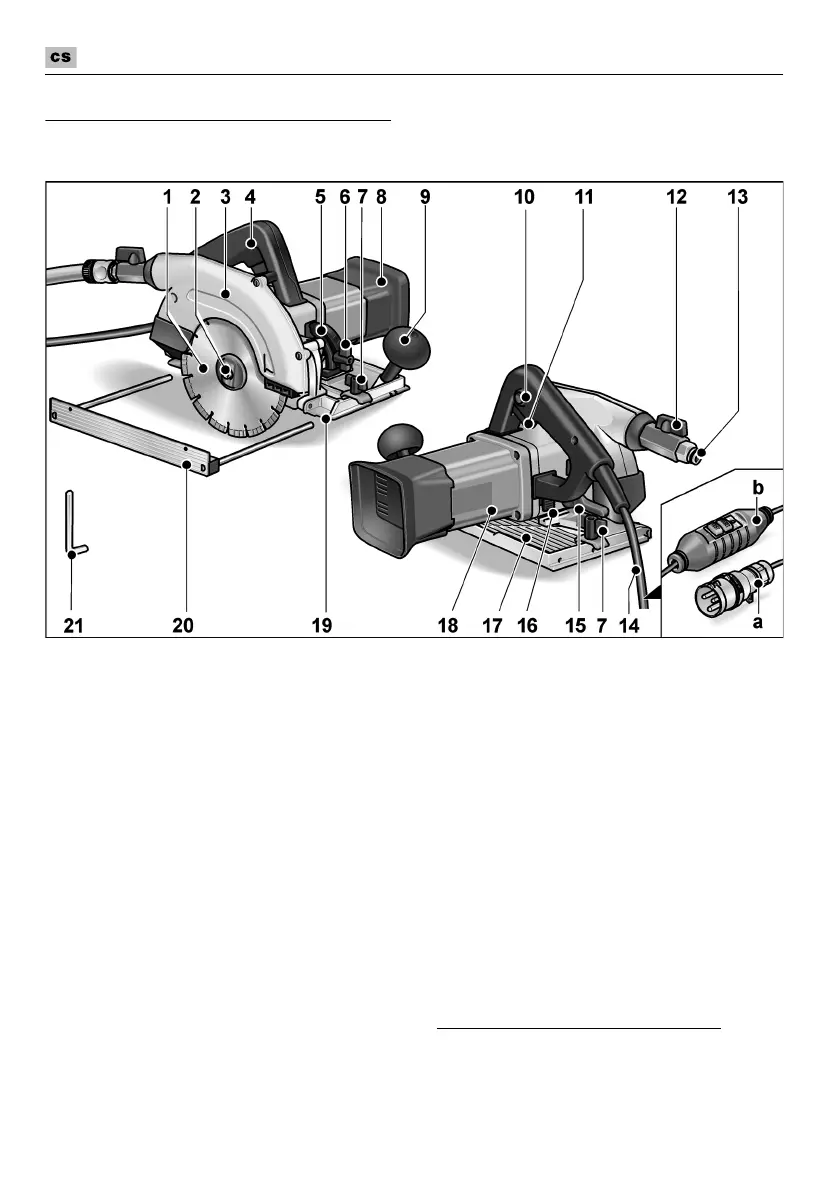

Na první pohled
Tento návod platí pro více elektrických náøadí. Obrázky se mohou lišit.
1 Diamantový øezný kotouč
2 Vøeteno se závitovou pøírubou
3 Ochranný kryt
4Rukojeˆ
5 Stupnice pro pokosový úhel *
6Køídlatá matice*
k nastavení pokosového úhlu
7Køídlatý šroub
k uchycení paralelního dorazu
8Gumový chránič
9 Pøídavná rukojeˆ
10 Blokování zapnutí vypínače
11 Vypínač
12 Uzavírací kohout
13 Spojka pro pøípojku vody
14 Pøipojovací kabel 4,0 m alternativnì
a se zástrčkou podle IEC60309-2
k pøipojení na oddìlovací
transformátor
b se spínačem pro ochranu osob
PRCD
15 Upínací páka
pro nastavení hloubky øezu
16 Aretace vøetena
17 Pracovní stùl pily
18 Typový štítek
19 Označení øezu
CSW 4161: 0°
CS 60 WET: 0°/30°/45°
20 Paralelní doraz
21 Klíč na šrouby s vnitøním šestihranem
* pouze CS 60 WET
