CS 60 WET/CSW 4161
59

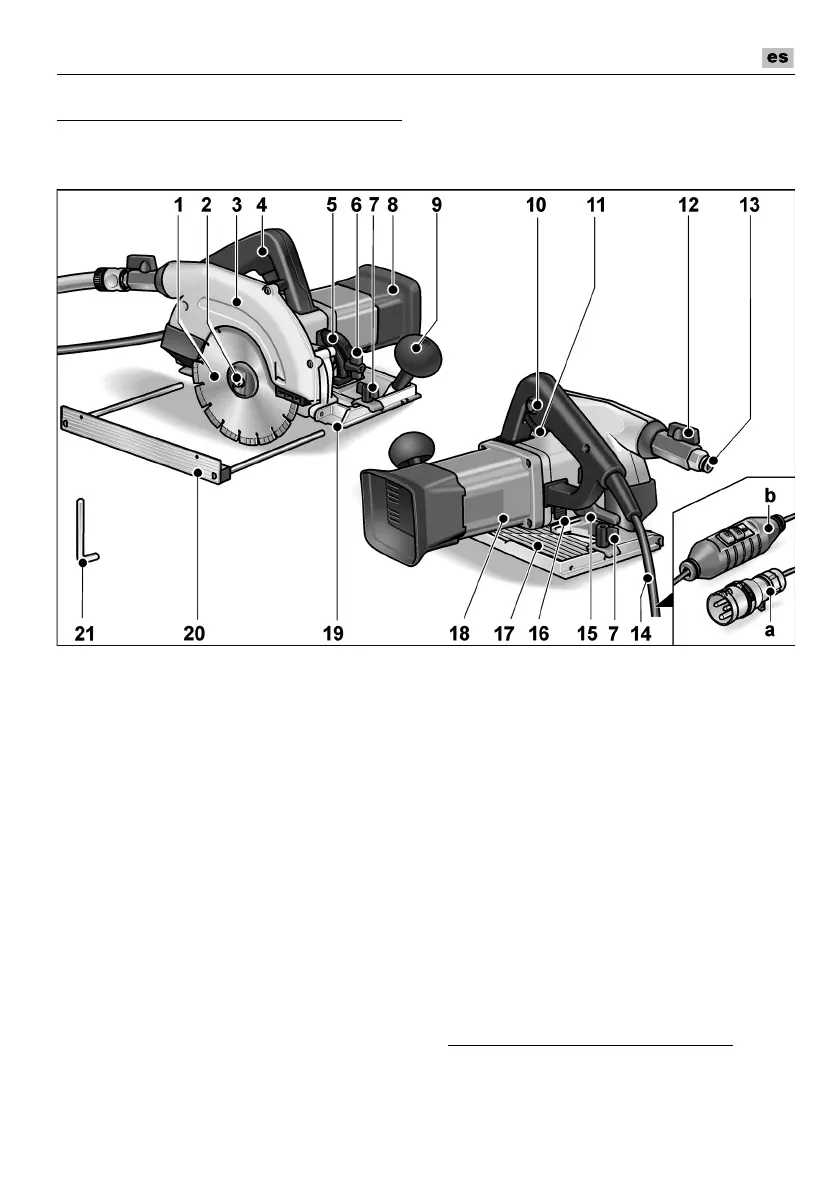

De un vistazo
Estas instrucciones están destinadas a diversas herramientas eléctricas. Las ilustraciones pueden
presentar diferencias.
1 Disco tronzador de diamante
2 Husillo con acoplamiento a rosca
3 Cubierta de protección
4Manija
5 Escala para el ángulo de inglete *
6Mariposa*
para le ajuste del ángulo de inglete
7Mariposa
Para la sujeción del tope paralelo
8 Cobertura de goma
9 Manija adicional
10 Traba para el conmutador
de encendido
11 Conmutador
12 Grifo de cierre
13 Acoplamiento para la conexión
de agua
14 Cable de conexión de 4,0 m,
alternativamente
a con enchufe según IEC60309-2
para la conexión a un transfor-
mador separador
b Conmutador de seguridad personal
PRCD
15 Palanca de montaje
para el ajuste de la profundidad de corte
16 Traba para el husillo
17 Mesada para aserrar
18 Chapa de características
19 Marca para el corte
CSW 4161: 0°
CS 60 WET: 0°/30°/45°
20 Tope paralelo
21 Llave para hexágono interno
* solo CS 60 WET
