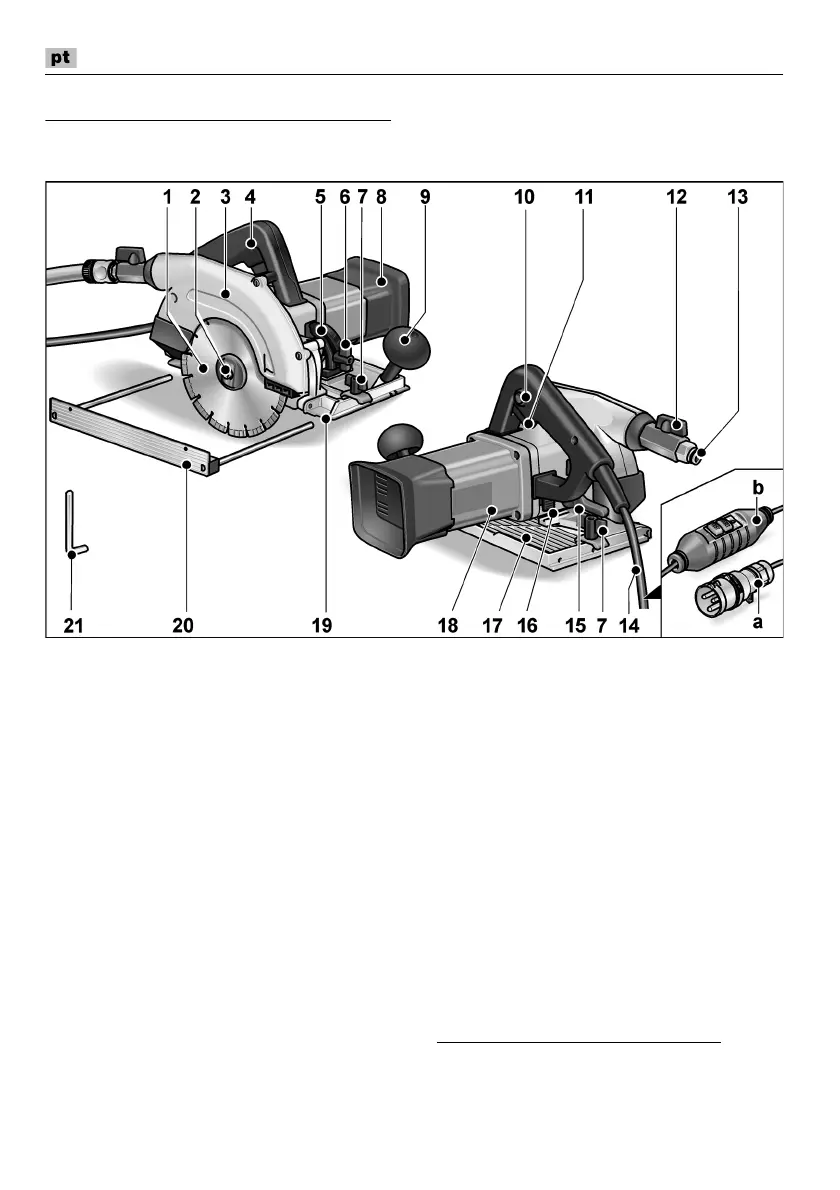

Panorâmica da máquina
Estas instruções são válidas para várias ferramentas eléctricas. As figuras podem divergir.
1 Disco de diamante para corte
2 Veio com flange roscada
3 Capa de protecção
4 Punho
5 Escala para ângulos de meia
esquadria *
6 Porca de orelhas *
para regulação do ângulo de meia
esquadria
7 Parafuso de orelhas
para fixação do batente de paralelo
8 Chapeleta de borracha
9 Punho adicional
10 Bloqueio de ligação para
ointerruptor
11 Interruptor
12 Torneira de corte
13 Acoplamento para ligação de água
14 Cabo de ligação 4,0 m com
alternativa
a Ficha de acordo com IEC60309-2
para ligação a um transformador
de corte de ligação
b Interruptor de protecção
de pessoas PRCD
15 Alavanca de tensão
para regulação da profundidade
de corte
16 Bloqueio do veio
17 Base da serra
18 Chapa de características
19 Marcação do corte
CSW 4161: 0°
CS 60 WET: 0°/30°/45°
20 Batente de paralelo
21 Chave com sextavado interior
* só na máquina CS 60 WET
