CS 60 WET/CSW 4161
46

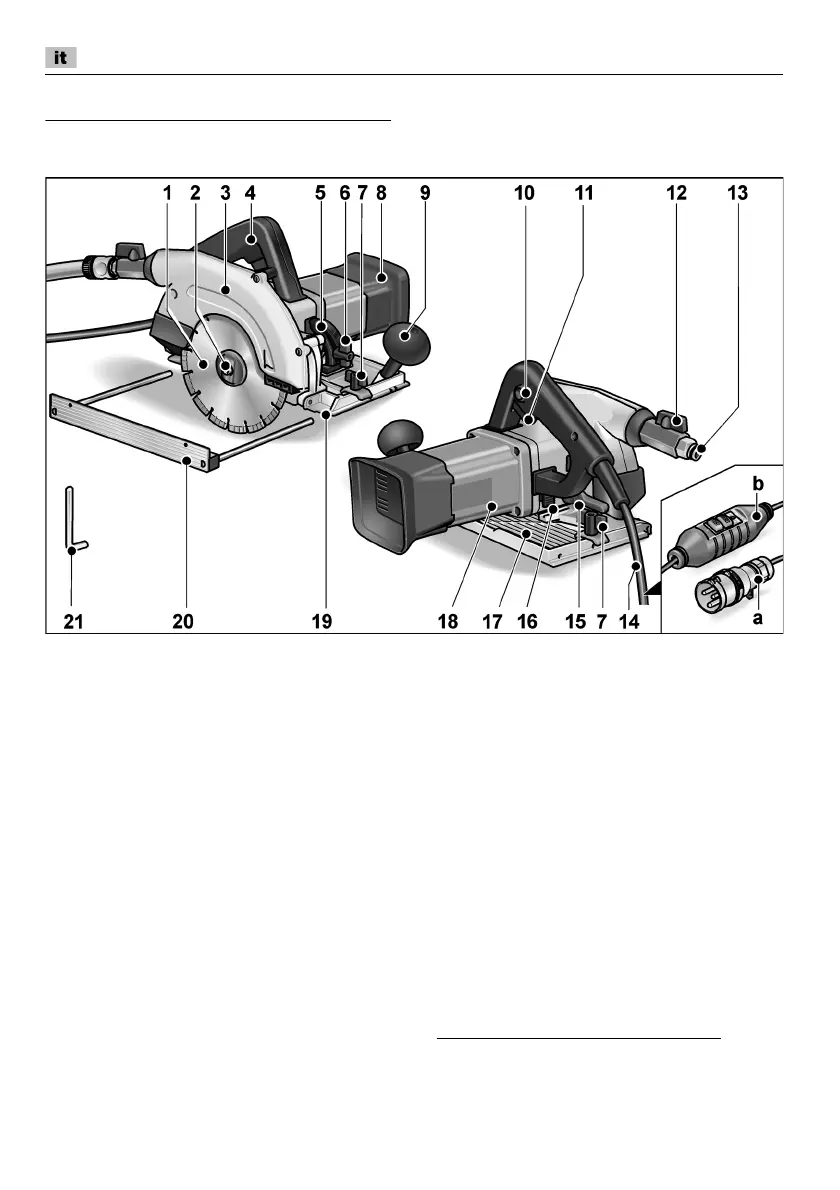

Guida rapida
Questo libretto d
’
istruzioni è valido per diversi elettroutensili. Le figure possono differire.
1 Disco da taglio diamantato
2 Alberino con flangia filettata
3 Cuffia di protezione
4 Maniglia
5 Scala per angolo di smusso *
6 Dado ad alette *
per regolare l’angolo di smusso
7 Vite ad alette
per fissare la guida parallela
8 Presa d’aria in gomma
9 Impugnatura supplementare
10 Blocco accensione per l’interruttore
11 Interruttore
12 Rubinetto di chiusura
13 Raccordo per allacciamento acqua
14 Cavo di collegamento 4,0 m
in alterativa con
a spina a norma IEC60309-2 per
il collegamento a trasformatore
di isolamento
b interruttore differenziale di prote-
zione personale PRCD
15 Leva di serraggio
per la regolazione della profondità
di taglio
16 Arresto alberino
17 Piastra multiuso
18 Targhetta d’identificazione
19 Marcatore di taglio
CSW 4161: 0°
CS 60 WET: 0°/30°/45°
20 Guida parallela
21 Chiave a brugola
* solo CS 60 WET
