Flex CS 60 WET - Ülevaade

CS 60 WET/CSW 4161
218
Ülevaade

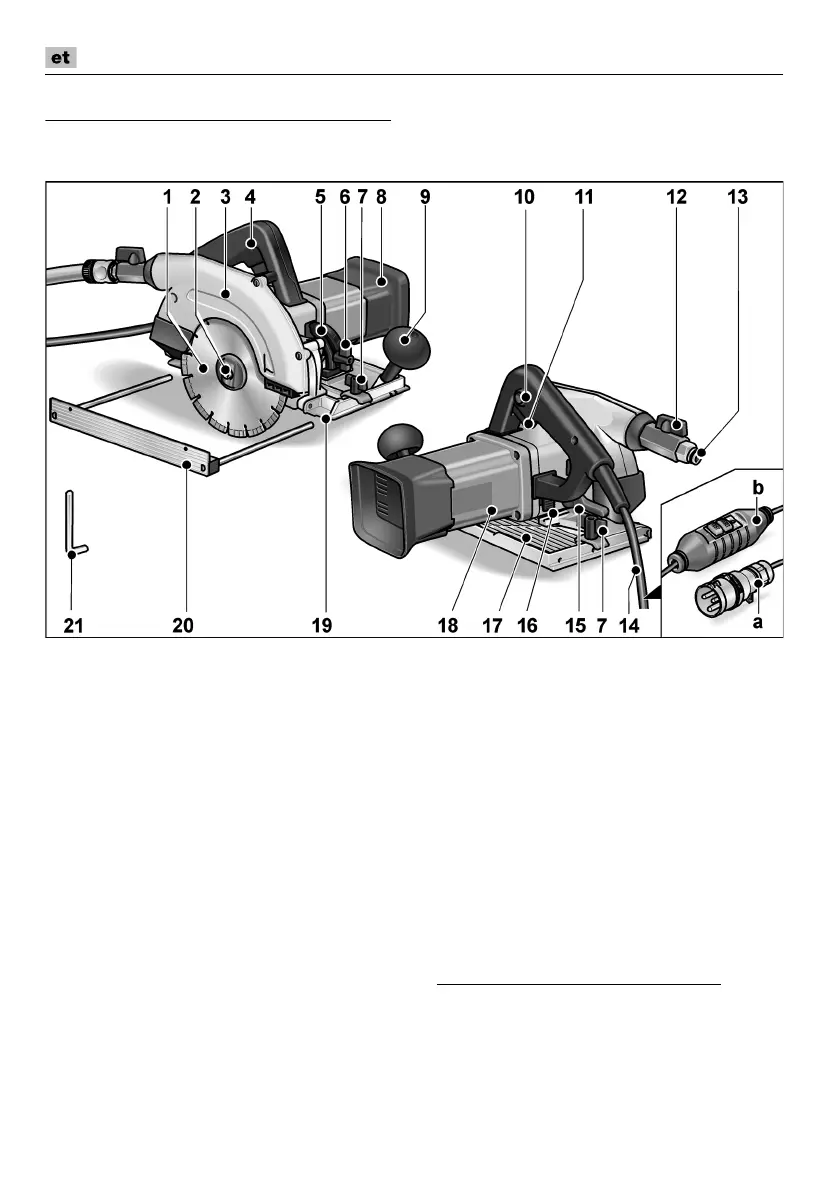

Käesolev juhend kehtib mitmele mudelile. Joonistel kujutatu võib teie seadmest erineda.
1 Teemantketas
2 Keermestatud äärikuga spindel
3 Kaitsekate
4Käepide
5 Kaldenurga skaala *
6Tiibmutte*
kaldenurga seadistamiseks
7Tiibkruvi
paralleelraami kinnitamiseks
8 Kummikate
9 Lisakäepide
10 Lüliti sisselülitustõkis
11 Lüliti
12 Kraan
13 Veeühenduse muhv
14 4,0 m toitejuhe, või
a pistik IEC60309-2 järgi
eraldustrafoga ühendamiseks
b PRCD-lüliti
15 Pingutushoob
lõikesügavuse seadistamiseks
16 Spindli lukustus
17 Saagimislaud
18 Andmesilt
19 Lõike markeering
CSW 4161: 0°
CS 60 WET: 0°/30°/45°
20 Paralleelraam
21 Kuuskantsisevõti
* ainult CS 60 WET
