CS 60 WET/CSW 4161
7

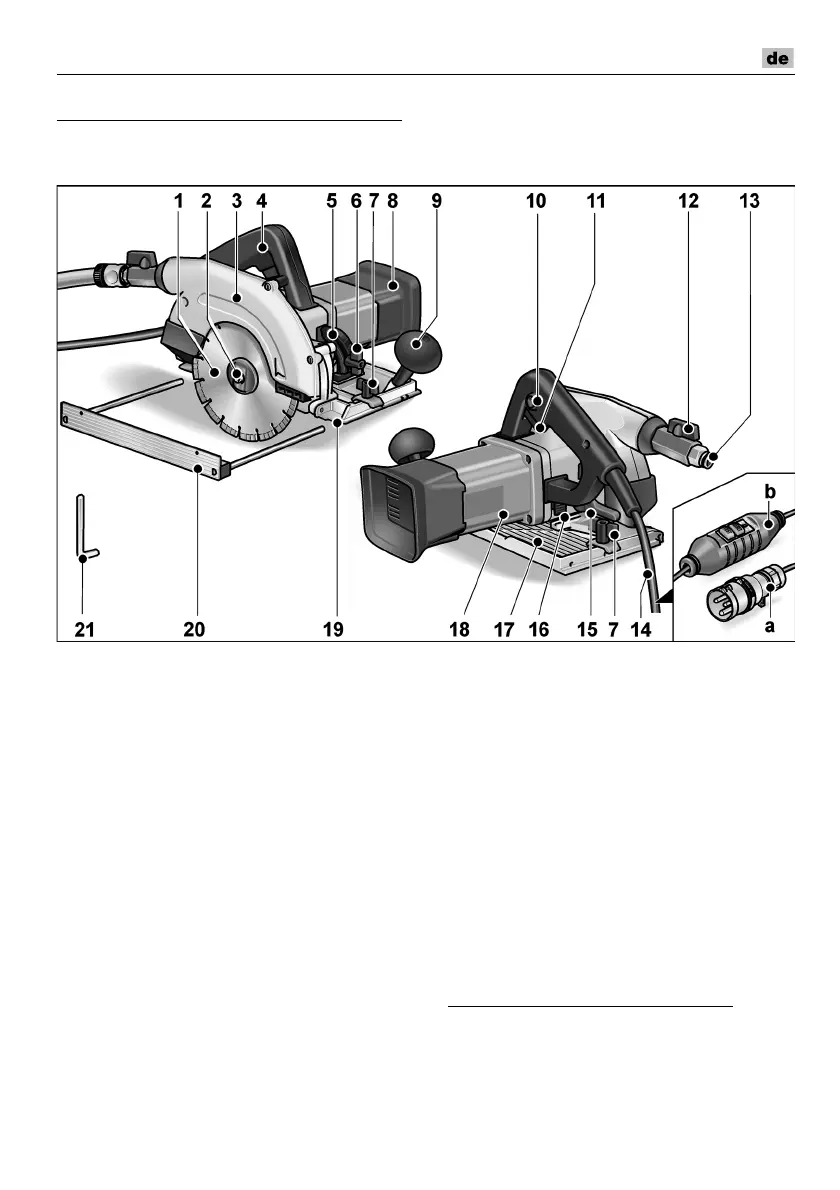

Auf einen Blick
Diese Anleitung gilt für mehrere Elektrowerkzeuge. Abbildungen können abweichen.
1 Diamant-Trennscheibe
2 Spindel mit Gewindeflansch
3 Schutzhaube
4Handgriff
5 Skala für Gehrungswinkel *
6 Flügelmutter *
zur Einstellung des Gehrungswinkels
7 Flügelschraube
zur Befestigung des Parallelanschlags
8 Gummihutze
9 Zusatzhandgriff
10 Einschaltsperre für Schalter
11 Schalter
12 Absperrhahn
13 Kupplung für Wasseranschluss
14 Anschlusskabel 4,0 m mit alternativ
a Stecker nach IEC60309-2 zum
Anschluss an Trenntransformator
b PRCD-Personenschutz-Schalter
15 Spannhebel
für Schnitttiefeneinstellung
16 Spindelarretierung
17 Sägetisch
18 Typschild
19 Schnittmarkierung
CSW 4161: 0°
CS 60 WET: 0°/30°/45°
20 Parallelanschlag
21 Innensechskantschlüssel
* nur CS 60 WET
