Flex CS 60 WET - Na Prvý Poh¾Ad

CS 60 WET/CSW 4161
205

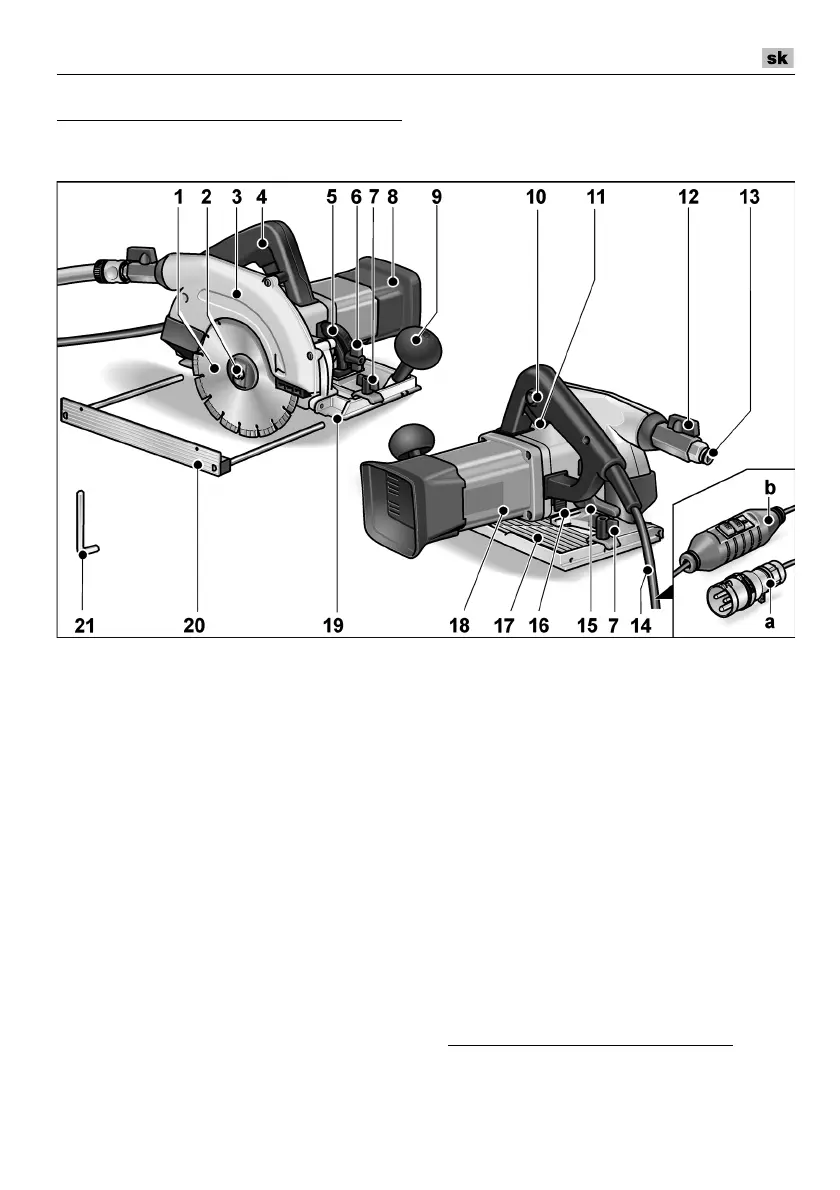

Na prvý poh¾ad
Tento návod platí pre viaceré elektrické náradia. Obrázky sa môžu líšiˆ.
1Diamantový rezný kotúč
2 Vreteno so závitovou prírubou
3 Ochranný kryt
4Rukoväˆ
5 Stupnica pre pokosový uhol *
6Krídlová matica*
na nastavenie pokosového uhla
7 Krídlová skrutka
na upevnenie paralelného dorazu
8Gumený chránič
9 Prídavná rukoväˆ
10 Blokovanie zapnutia vypínača
11 Vypínač
12 Uzatvárací kohút
13 Spojka pre vodnú prípojku
14 Pripojovací kábel 4,0 m alternatívne
a so zástrčkou pod¾a IEC60309-2
pre pripojenie na odde¾ovací
transformátor
b so spínačom pre ochranu osôb
PRCD
15 Upínacia páka
pre nastavenie håbky rezu
16 Aretácia vretena
17 Pracovný stôl píly
18 Typový štítok
19 Označenie rezu
CSW 4161: 0°
CS 60 WET: 0°/30°/45°
20 Paralelný doraz
21 K¾úč na skrutky s vnútorným
šesˆhranom
* len CS 60 WET
