Flex CS 60 WET - Bendras Įrankio Vaizdas

CS 60 WET/CSW 4161
231

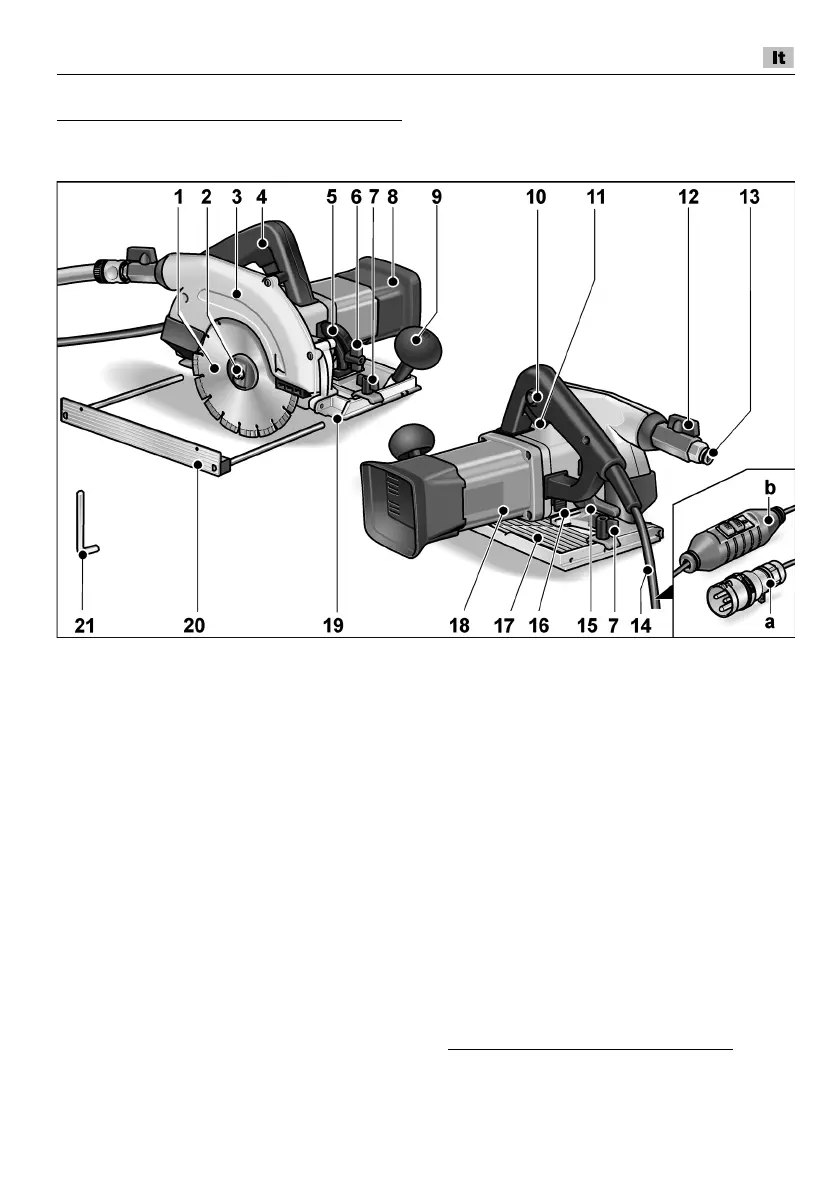

Bendras įrankio vaizdas
Ši instrukcija galioja keliems elektriniams įrankiams. Vaizdai gali skirtis.
1 Deimantinis pjovimo diskas
2 Velenas su tvirtinimo flanšu
3 Apsauginis šalmas
4Rankena
5 Posvyrio kampo skalė *
6 Sparnuotoji veržlė *
posvyrio kampui nustatyti
7 Sparnuotasis varžtas
lygiagrečiajai atramai tvirtinti
8 Guminis oro ėmiklis
9 Papildoma rankena
10 Jungiklio įjungimo blokatorius
11 Jungiklis
12 Uždaromasis vožtuvas
13 Vandens tiekimo vamzdelio mova
14 Jungiamasis kabelis 4,0 m
pasirenkamai su
a kištuku pagal IEC60309-2,
skirtas prijungti prie skiriamojo
transformatoriaus
b apsauginiu nuotėkio srovės
jungikliu (PRCD)
15 Įtempimo svirtis
pjūvio gyliui nustatyti
16 Veleno fiksatorius
17 Pjūklelio pagrindas
18 Įrankio skydelis
19 Pjūvio žymėjimas
CSW 4161: 0°
CS 60 WET: 0°/30°/45°
20 Lygiagrečioji atrama
21 Šešiabriaunis raktas
* tik CS 60 WET
