CS 60 WET/CSW 4161
33

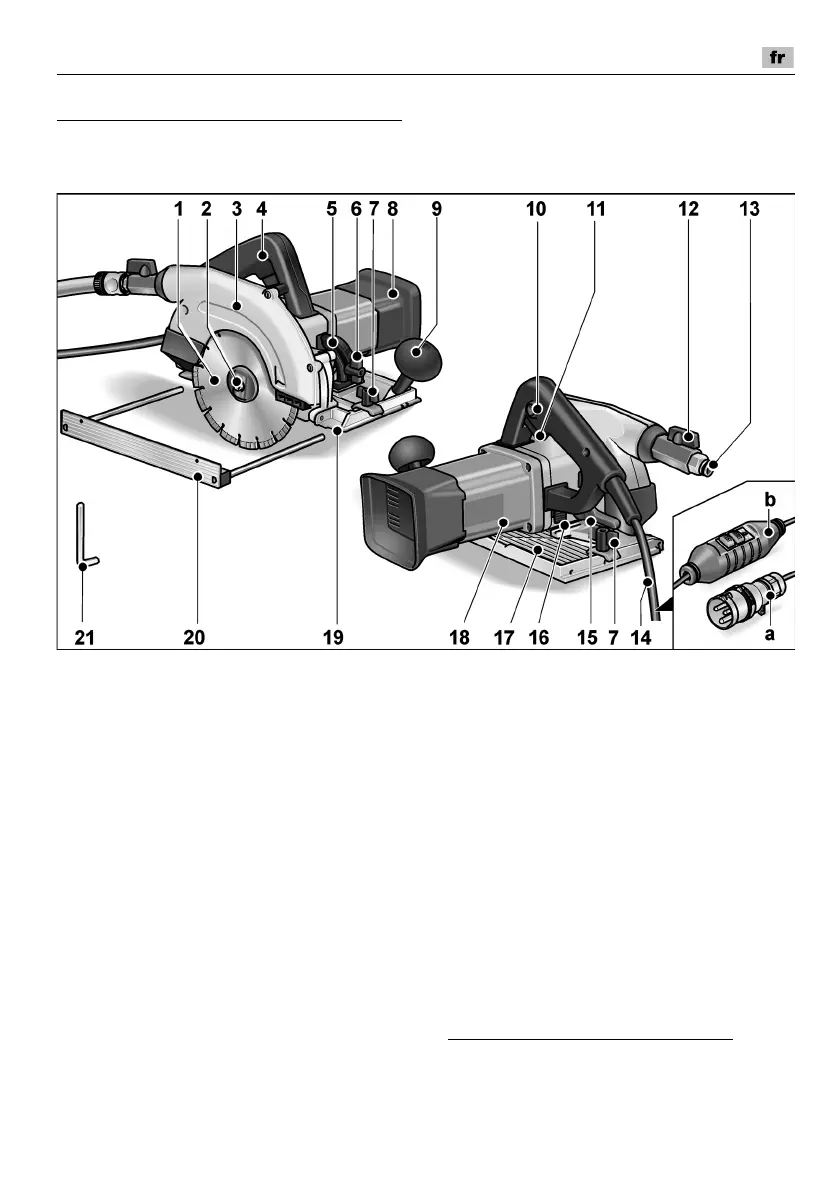

Vue d’ensemble
Cette notice d’instructions vaut pour plusieurs outils électroportatifs. Les illustrations peuvent
différer de votre appareil.
1 Disques de tronçonnage diamantés
2 Broche à bride filetée
3 Capot de protection
4 Poignée
5 Échelle pour régler l’angle d’onglet *
6 Écrou à ailettes *
pour régler l’angle d’onglet
7 Vis à ailettes
servant à fixer le guide de coupe
parallèle
8 Coiffe en caoutchouc
9 Poignée supplémentaire
10 Cran anti-enclenchement de l’inter-
rupteur
11 Interrupteur
12 Robinet de fermeture
13 Raccord de branchement de l’eau
14 Câble de branchement 4,0 m avec,
à titre d’alternative
a Connecteur selon IEC60309-2
à raccorder au transformateur
de séparation
b Disjoncteur PRCD de protection
des personnes
15 Levier de serrage
pour régler la profondeur de coupe
16 Dispositif de blocage de la broche
17 Table de sciage
18 Plaque signalétique
19 Marquage des coupes
CSW 4161 : 0°
CS 60 WET : 0°/30°/45°
20 Guide de coupe parallèle
21 Clé hexagonale mâle
* CS 60 WET uniquement
