Kulmahiomakone L3206C, L3208C, L4206C
108

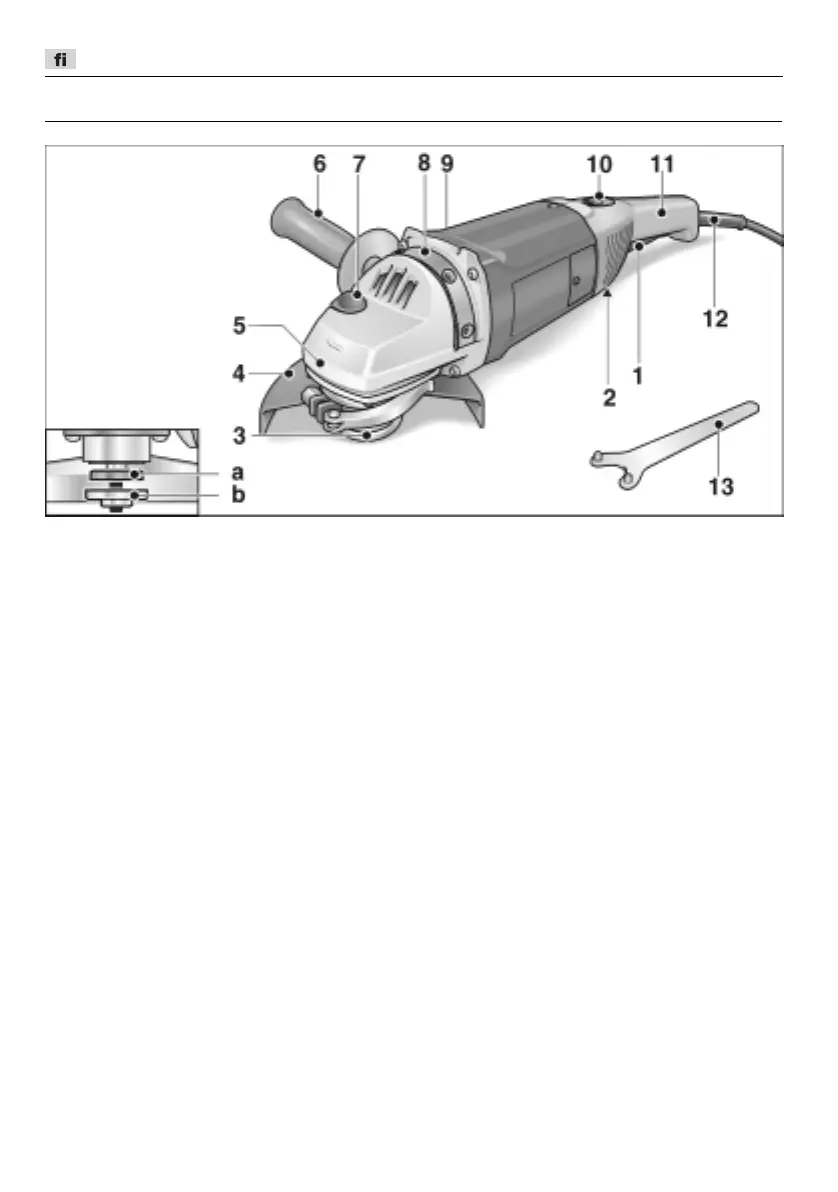

Kuva koneesta
1 Käynnistyskytkin
Koneen käynnistämiseen
ja pysäyttämiseen.
2 Lukituksen vapautinpainike (vain
L3206C/L3208C)
Käynnistyskytkimellä varustetun
käsikahvan kääntämiseen 90°.
3 Kara, jossa kierrelaippa
a Kiinnityslaippa
b Kiinnitysmutteri
4 Suojus
Pikakiinnitteinen suojus.
Säädettävissä ilman työkaluja.
Koodimerkintä oikean asennuksen
varmistamiseksi.
5 Vaihteistopää
Ilman ulostulo ja pyörimissuunnan
nuoli.
6 Lisäkäsikahva
Asento muutettavissa portaittain 180°
ilman työkaluja.
7 Karalukko
Karan lukitsemiseen vaihdettaessa
hiomalaikka.
8 Lukituspanta ja alusta
Käsikahvan kiinnittämiseen
ja asennonsäätöön.
9 Tyyppikilpi
10 Käynnistysvarmistin/
lukituspainike
Estää koneen tahattoman
käynnistymisen ja lukitsee
käynnistyskytkimen (1) jatkuvaa
käyttöä varten.
11 Käsikahva, varustettu
käynnistyskytkimellä
12 Verkkojohto 4,0 m ja pistotulppa
13 Pidätinavain
