Winkelschleifer L3206C, L3208C, L4206C
4

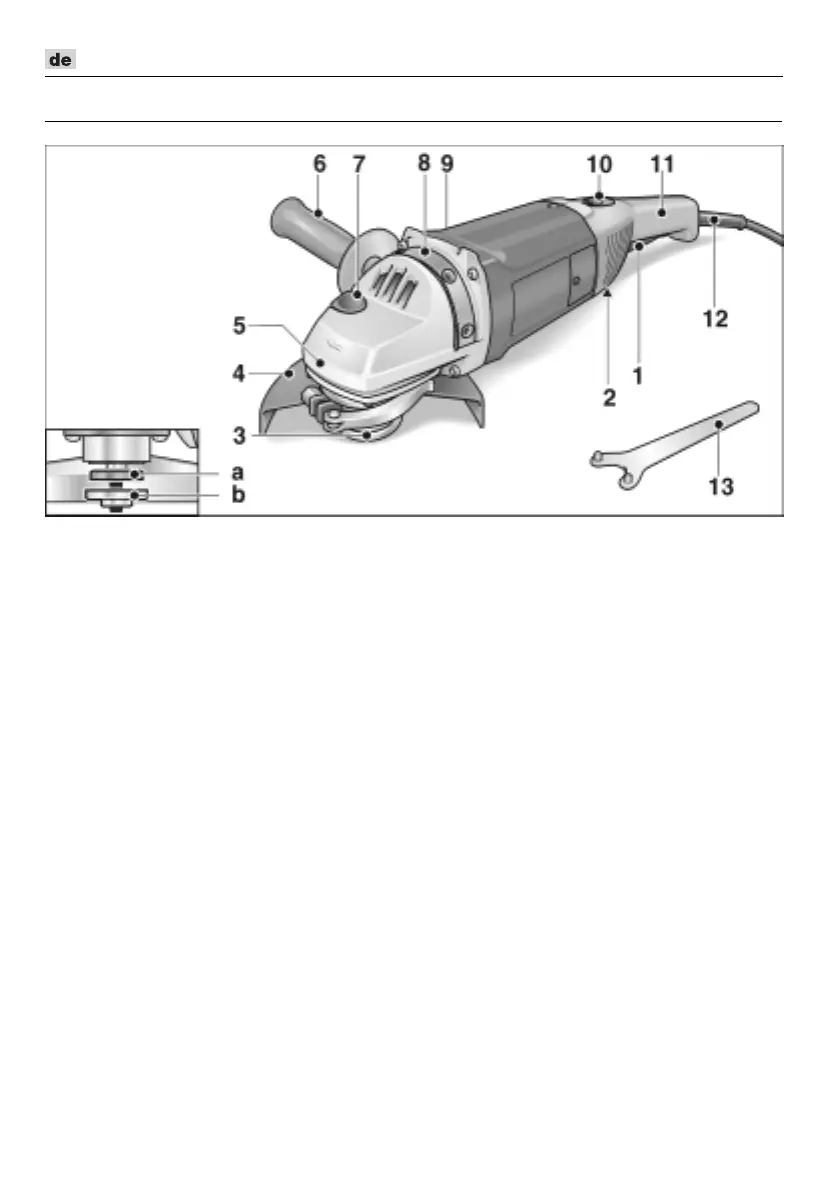

Auf einen Blick
1Schalter
Zum Ein- und Ausschalten.
2 Entriegelungstaste (nur L3206C/
L3208C)
Zum Drehen des Schalterhandgriffs
um jeweils 90°.
3 Spindel mit Gewindeflansch
a Spannflansch
b Spannmutter
4 Schutzhaube
Schnellspannhaube. Ohne Werkzeug
verstellbar. Mit Kodierung zur
verwechslungsfreien Montage.
5 Getriebekopf
Mit Luftaustritt und Drehrichtungspfeil.
6 Zusatz-Handgriff
Um 180° stufenweise ohne Werkzeug
verstellbar.
7 Spindelarretierung
Zum Feststellen der Spindel beim
Werkzeugwechsel.
8 Rastbogen mit Auflagebrücke
Zur Befestigung und Verstellung des
Handgriffs.
9 Typschild
10 Einschaltsperre/Arretierungsknopf
Verhindert ungewollten Anlauf des
Gerätes und arretiert den Schalter (1)
im Dauerbetrieb.
11 Schalterhandgriff
12 Netzkabel 4,0 m mit Netzstecker
13 Anhalteschlüssel
