Smerigliatrice angolare L3206C, L3208C, L4206C
35

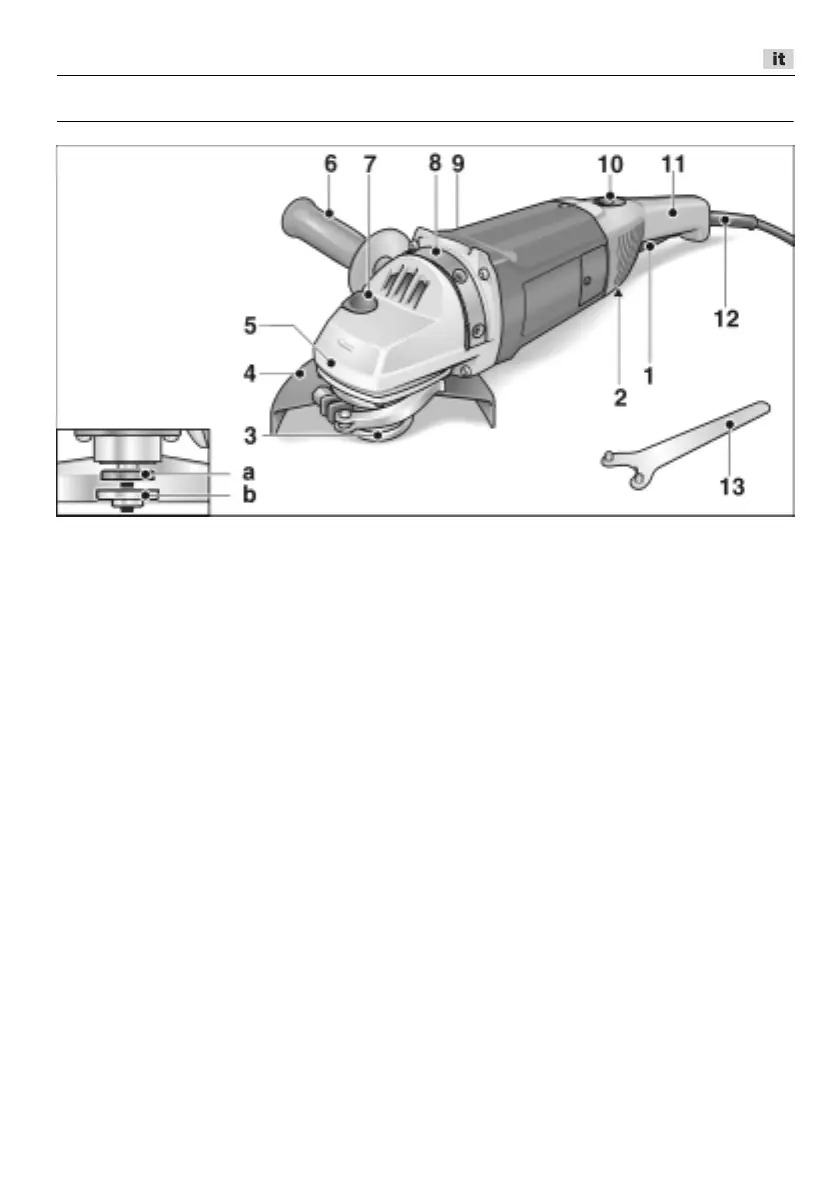

Guida rapida
1 Interruttore
Per accendere e spegnere.
2 Pulsante di sblocco
(solo L3206C/L3208C)
Per ruotare l’impugnatura con
interruttore di 90° su ogni lato.
3 Alberino con flangia filettata
a Flangia di serraggio
b Dado di serraggio
4 Cuffia di protezione
Cuffia a serraggio rapido. Regolabile
senza attrezzi. Con codifica per
il corretto montaggio.
5 Testa ingranaggi
Con uscita aria e freccia per il senso
di rotazione.
6 Impugnatura supplementare
Regolazione continua su 180° senza
attrezzi.
7 Arresto alberino
Per bloccare l’alberino nella
sostituzione dell’utensile di rettifica.
8 Arco d’arresto con ponte
d’appoggio
Per fissare e regolare l’impugnatura.
9 Targhetta d’identificazione
10 Blocco d’accensione/Pulsante
d’arresto
Impedisce l’avviamento indesiderato
dell’apparecchio e blocca l’interruttore
(1) in servizio continuo.
11 Impugnatura con interruttore
12 Cavo d’alimentazione 4,0 m con
spina
13 Chiave di arresto
