Haakse slijpmachine L3206C, L3208C, L4206C
67

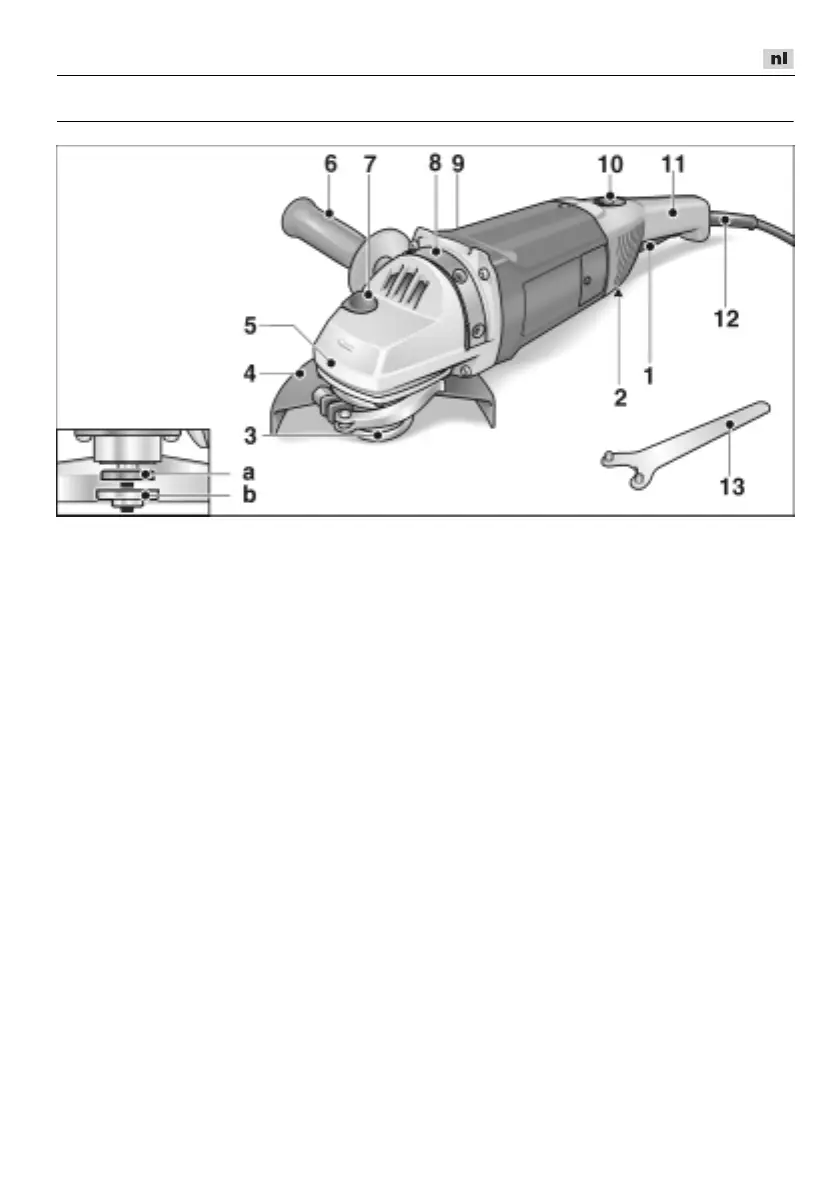

In één oogopslag
1 Schakelaar
Voor in- en uitschakelen.
2 Ontgrendelingsknop (alleen
L3206C/L3208C)
Hiermee draait u de
schakelaarhandgreep 90°.
3 Uitgaande as met
schroefdraadflens
a Spanflens
b Spanmoer
4 Beschermkap
Snelspanschroef. Zonder
hulpgereedschap verstelbaar.
Met codering voor montage zonder
verwisseling.
5 Machinekop
Met luchtafvoeropening
en draairichtingpijl.
6 Extra handgreep
Kan zonder hulpgereedschap 180°
worden versteld.
7 Blokkering van de uitgaande as
Voor het vastzetten van de uitgaande
as bij het wisselen van
inzetgereedschap.
8 Rustboog met steunbrug
Voor het bevestigen en verstellen van
de handgreep.
9 Typeplaatje
10 Inschakelblokkering/
vergrendelingsknop
Voorkomt onbedoeld starten van het
gereedschap en vergrendelt
de schakelaar (1) bij continu gebruik.
11 Schakelaarhandgreep
12 Netsnoer 4,0 m met stekker
13 Tegenhoudsleutel
