Meuleuse d’angle L3206C, L3208C, L4206C
24

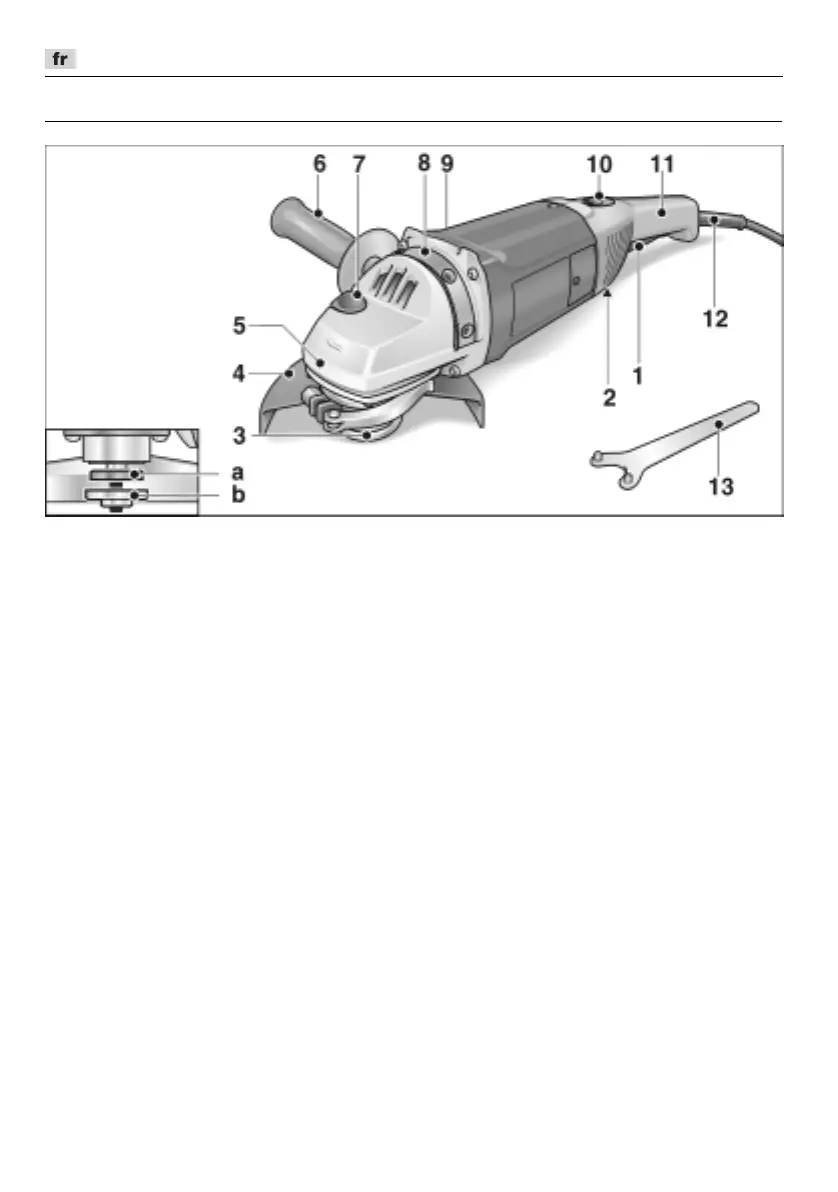

Vue d’ensemble
1 Interrupteur
Pour allumer et éteindre la meuleuse.
2 Touche de déverrouillage
(L3206C / L3208C uniquement)
Elle sert à faire tourner la poignée
à gâchette à 90°.
3 Broche à bride filetée
a Bride de serrage
b Vis de serrage
4 Capot de protection
Capot à serrage rapide. Réglage
possible sans outil. Un détrompeur
empêche tout montage du mauvais
côté.
5 Boîte d'engrenages
Avec sortie d'air et flèche
directionnelle.
6 Poignée supplémentaire
Réglable sur une plage de 180° sans
outil.
7 Dispositif de blocage de la broche
Ce dispositif sert à bloquer la broche
lors d'un changement d'outil.
8 Arceau à crans, avec surface
d'appui
Il sert à fixer et déplacer la poignée.
9 Plaque signalétique
10 Cran anti-enclenchement/Cran
d'arrêt
Ce dispositif empêche le démarrage
involontaire de l'appareil et maintient
l'interrupteur (1) sur une position
de marche permanente.
11 Poignée à gâchette
12 Cordon d'alimentation électrique
de 4,0 m, terminé par une fiche
mâle.
13 Clé de retenue
