Kulmahiomakone L3206C, L3208C, L4206C
112

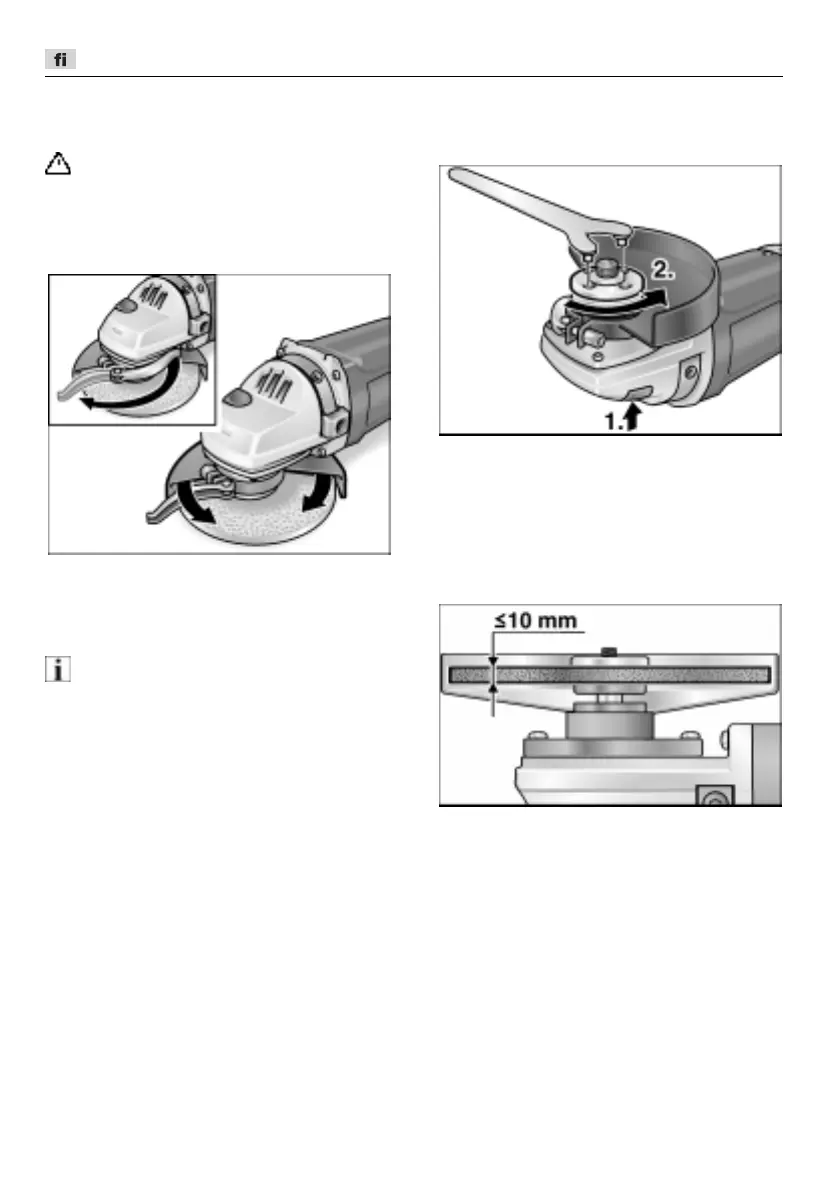

Pikakiinnitteisen suojuksen
säätö
Vaara!
Älä käytä konetta koskaan hiontaan tai
katkaisuun ilman laikan suojusta.
1. Irrota pistotulppa pistorasiasta.
2. Avaa kiinnitin.
3. Aseta suojus (4) sopivaan asentoon.
4. Kiristä kiinnitin.
Ohje
Suojus tulee pitää paikallaan niin, ettei
se pääse kiertymään. Kiristä ennen
kiinnitysvivun käyttämistä tarvittaessa
kuusiomutteria sen verran, että
kiinnitysvipua voi vielä juuri ja juuri liikuttaa
käsin.
Käsikahvan säätö
Käsikahva (6) voidaan lukita lukituspannan
(8) kummankin ääriasennon väliin.
Asennon säätö:
– Avaa käsikahvaa noin 2 kierrosta.
– Siirrä käsikahva lukituspannassa
sopivaan asentoon.
– Kiristä käsikahva kiinni.
Hiomalaikan kiinnitys tai vaihto
1. Irrota pistotulppa pistorasiasta.
2. Paina karalukkoa ja pidä se pohjaan
painettuna (1.).
3. Avaa kiinnitysmutteri karasta
pidätinavaimella kääntämällä
vastapäivään ja poista mutteri (2.).
4. Kiinnitä hiomalaikka oikeaan asentoon.
5. Kierrä kiinnitysmutteri karaan.
– Hiomalaikan vahvuus ≤ 6 mm:
kiinnitysmutterin olake ylöspäin.
– Hiomalaikan vahvuus > 6 mm:
kiinnitysmutterin olake alaspäin.
6. Paina karalukkoa (7) ja pidä se pohjaan
painettuna.
7. Kiristä kiinnitysmutteri pidätinavaimella.
