Winkelschleifer L3206C, L3208C, L4206C
8

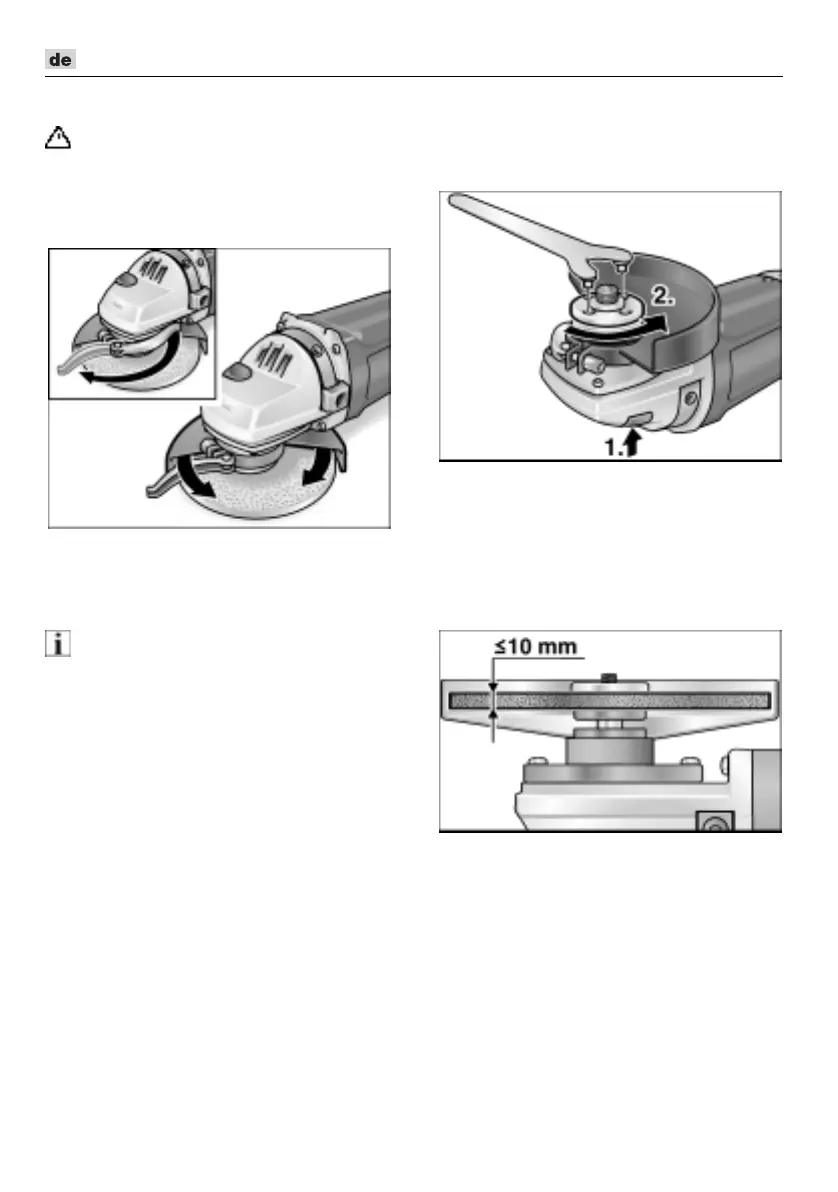

Schnellspannhaube verstellen
Gefahr!
Bei Schrupp- und Trennarbeiten niemals
ohne Schutzhaube arbeiten.
1. Netzstecker ziehen.
2. Spannhebel lösen.
3. Schutzhaube (4) verstellen.
4. Spannhebel wieder festziehen.
Hinweis
Schutzhaube muss absolut verdrehsicher
gehalten werden, ggf. vor dem Betätigen
des Spannhebels Sechskantmutter soweit
anziehen, dass der Hebel sich von Hand
gerade noch betätigen lässt.
Handgriff verstellen
Der Handgriff (6) kann zwischen den beiden
Endstellungen des Rastbogens (8) verstellt
werden. Zur Verstellung:
– Handgriff ca. 2 Umdrehungen lösen.
– Handgriff auf der Rastbrücke in die
geeignete Position verschieben.
– Handgriff fest anziehen.
Schleifwerkzeug befestigen oder
wechseln
1. Netzstecker ziehen.
2. Spindelarretierung drücken und
gedrückt halten (1.).
3. Mit Anhalteschlüssel die Spannmutter
gegen den Uhrzeigersinn von der
Spindel lösen und abnehmen (2.).
4. Schleifscheibe lagerichtig einlegen.
5. Spannmutter auf die Spindel schrauben.
– Schleifscheibe ≤ 6 mm dick:
Bund der Spannmutter nach oben.
– Schleifscheibe > 6 mm dick:
Bund der Spannmutter nach unten.
6. Spindelarretierung (7) drücken und
gedrückt halten.
7. Spannmutter mit dem Anhalteschlüssel
festziehen.
