B.2 Eingabe der CRT-Einträge
Es können max. 200 benutzerdefinierte Registeradressen eingegeben werden. Wenn neben den benutzerdefinierten Re-
gisteradressen auch die Standard-Registeradressen ihre Gültigkeit behalten sollen, müssen diese ebenfalls eingegeben
werden.
• Geben Sie die benutzerdefinierten Registeradressen ein (siehe Abb. B.4).
Jeder benutzerdefinierten Registeradresse wird ein Messkanal, eine Messgröße und ein Parameter zugewiesen.
• Klicken Sie auf die Pfeiltasten.
• Wählen Sie in den Auswahllisten den Messkanal, die Messgröße und den Parameter.
Wenn die Messgröße ein kanalunabhängiger Diagnosewert ist, muss als Messkanal "-" gewählt werden.
Wenn für die Abbildung der Messgröße mehr als ein Word benötigt wird, werden zusätzliche Zeilen eingefügt. Die benut-
zerdefinierten Registeradressen werden automatisch ergänzt. Es wird die Word-Reihenfolge Little Endian (Hi-Word, Lo-
Word) verwendet.
• Klicken Sie auf die Schaltfläche Next, wenn mehr als 10 benutzerdefinierte Registeradressen in die Tabelle eingegeben
werden sollen.
• Klicken Sie auf die Schaltfläche Previous, wenn die vorherigen 10 benutzerdefinierten Registeradressen angezeigt wer-
den sollen.
Es kann ein Kommentar eingefügt werden, der in einer Konfigurationsdatei gespeichert und ausgedruckt werden kann
(siehe Textfeld in Abb. B.4 und Abschnitt "Speicherung und Übertragung").

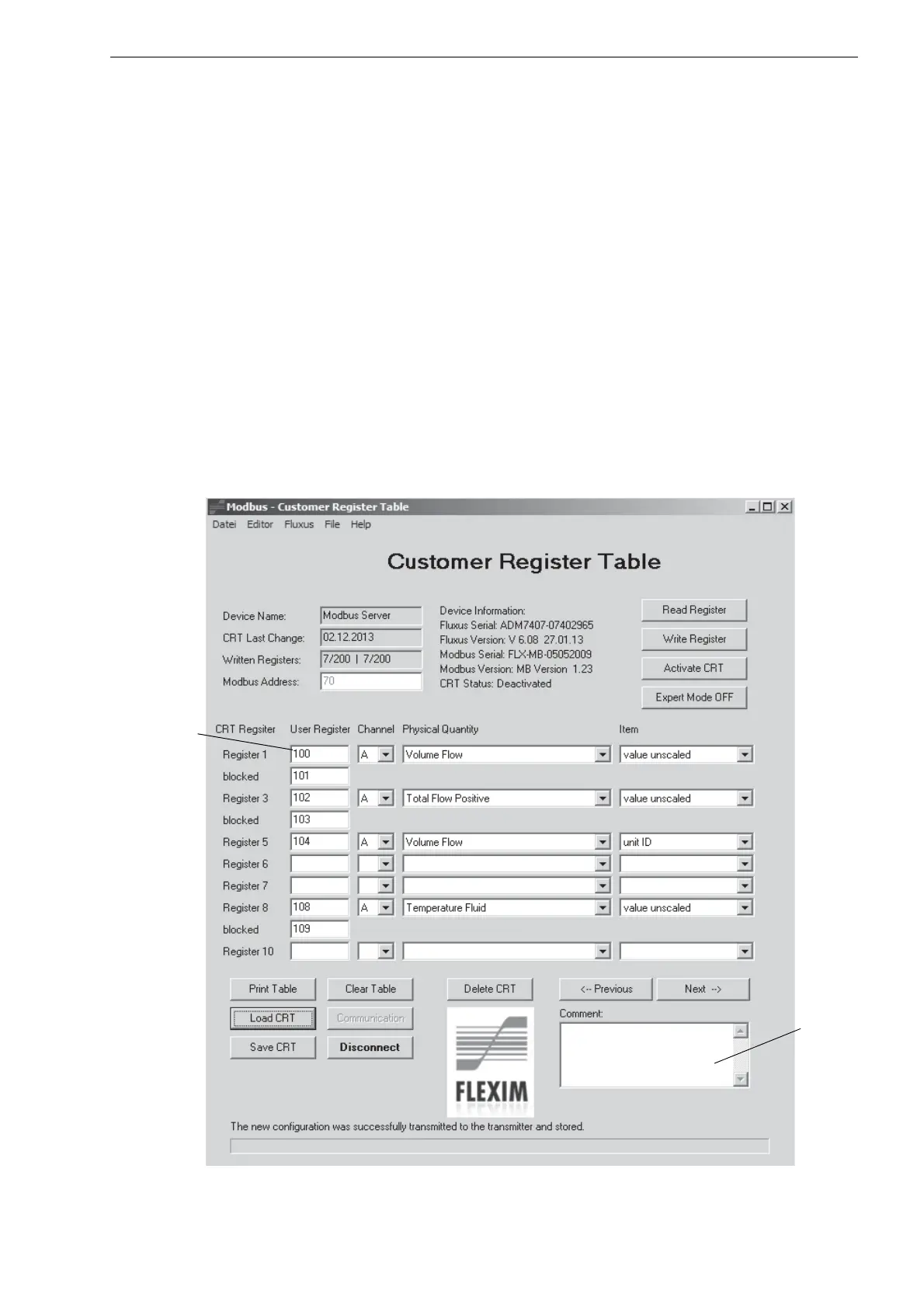

Abb. B.4: Eingabe der benutzerdefinierten Registeradressen
Eingabefeld
(benutzer-
definierten
Register-
adressen)
Textfeld
To Next Page
