Remplacement d'une pompe existante 19
PUITS PROFONDS
Tension dangereuse. Couper l'arrivée de courant à la pompe
avant d'intervenir sur la pompe ou sur le moteur.
1 ° Vider toute l'eau de l'ancienne pompe; déposer l'ancienne pompe. Vérifier
la tuyauterie à la recherche de dépôts de tartre, de chaux, de rouille, etc.;
la remplacer selon le besoin.
2 ° Poser la vanne de réglage et le manomètre dans le corps de la pompe (voir
la Figure 1).
3 ° Si l'ancienne pompe comporte un tuyau d'aspiration (le plus grand orifice
— voir la Figure 2) sous l'orifice de pression, un tuyau souple devra être
branché entre la tête du puits et la pompe pour que le branchement soit
fait comme il faut. (Voir la Figure 3.)
NOTA : L'ancien éjecteur (celui qui est dans le puits) ne s'assortira peut-
être pas bien avec la nouvelle pompe. Si le rendement de la nouvelle
pompe n'est pas adéquat, nous recommandons de poser un nécessaire
d'éjecteur Flotec FP4800.
4 ° Brancher la pompe sur le système. S'assurer que tous les raccords du tuyau
d'aspiration sont bien étanches, aussi bien à l'air qu'à l'eau. Si le tuyau
d'aspiration aspire de l'air, la pompe ne pompera pas l'eau du puits.
5 ° Régler la hauteur de montage de la pompe de façon que les raccords de
plomberie n'exercent aucune contrainte sur le corps de la pompe.
Supporter les tuyaux de façon que le corps de la pompe ne supporte pas le
poids de la tuyauterie ni des raccords.
Le branchement de cette pompe à éjecteur neuve pour puits profonds sur la
tuyauterie du puits est maintenant terminé. Passer à la page 23 pour le
branchement du tuyau de refoulement et sur un réservoir.
PUITS PEU PROFONDS
Tension dangereuse. Couper l'arrivée de courant à la pompe
avant d'intervenir sur la pompe ou sur le moteur.
1 ° Vider toute l'eau de l'ancienne pompe; déposer l'ancienne pompe. Vérifier
la tuyauterie à la recherche de dépôts de tartre, de chaux, de rouille, etc.;
la remplacer selon le besoin.
2 ° Poser la vanne de réglage et le manomètre dans le corps de la pompe (voir
la Figure 1).
3 ° Poser le nécessaire d'éjecteur FP4855 dans le cas d'une pompe de la série
4200, ou le nécessaire FP4875 dans le cas d'une pompe de la série 4300
(les nécessaires sont vendus séparément). Suivre les instructions fournies
avec le nécessaire. S'assurer de bien aligner le venturi avec le trou
supérieur qui se trouve à l'avant de la pompe (voir la Figure 4).
NOTA : Toujours remplacer l'éjecteur lorsque l'on remplace la pompe d'un
puits peu profonds.
4 ° Brancher la pompe sur le système. S'assurer que tous les raccords du tuyau
d'aspiration sont bien étanches, aussi bien à l'air qu'à l'eau. Si le tuyau
d'aspiration aspire de l'air, la pompe ne pompera pas l'eau du puits.
5 ° Régler la hauteur de montage de la pompe de façon que les raccords de
plomberie n'exercent aucune contrainte sur le corps de la pompe.
Supporter les tuyaux de façon que le corps de la pompe ne supporte pas le
poids de la tuyauterie ni des raccords.
Le branchement de cette pompe à éjecteur neuve pour puits peu profonds
sur la tuyauterie du puits est maintenant terminé. Passer à la page 23 pour
le branchement du tuyau de refoulement et sur un réservoir.
Pour les services des pièces ou d'assistance, appeler le service à la clientèle Flotec en composant le 1 (800) 365-6832

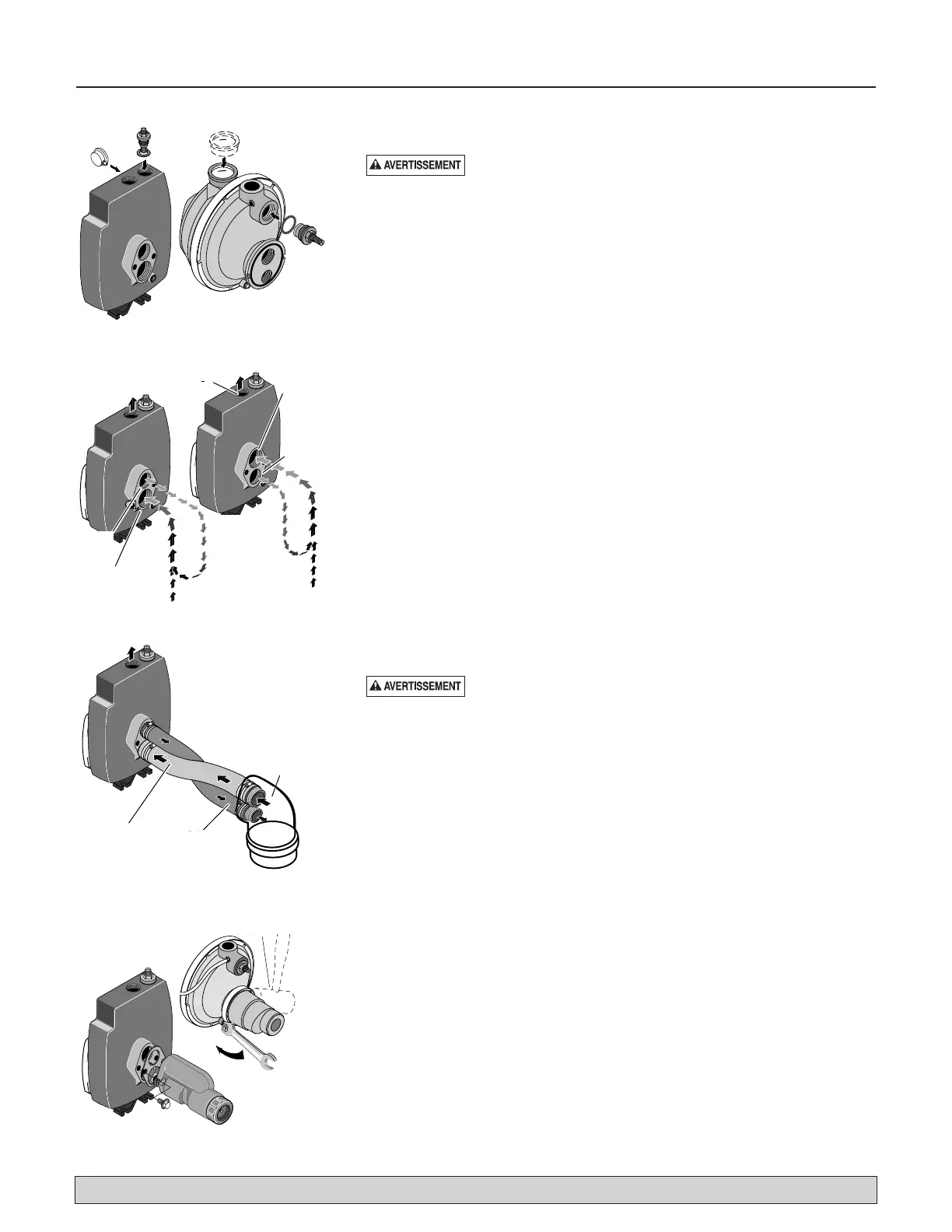

Figure 1 : Poser la vanne de réglage et
le manomètre
Figure 2 : Fonctions d'eau motrice et
d'aspiration
Figure 3 : Branchement inversé dans le
puits
Figure 4 : Montage de l'éjecteur - puits
peu profonds
Tuyauterie non
montrée pour plus
de clarté
Tuyau d'eau
motrice
Renvoie
l'eau dans le
puits où elle est
refoulée
dans le
tuyau d'aspira-
tion, puis
aspirée
par la pompe
Orifice d'eau
motrice
(Le plus petit)
Aspiration
(Le plus
gros orifice)
Refoulement
Orifice
d'eau
motrice
Aspiration
Si la tête du puits et la pompe
ne s'assortissent pas, croiser
le tuyau souple renforcé pour
brancher les tuyaux de l'eau
motrice et d'aspiration.
Tête du
puits
Tuyau d'eau
motrice
Tuyau
d'aspiration
Taper légèrement sur le
collier pour le faire reposer
