Branchements du tuyau de refoulement et sur un réservoir sous pression
23
BRANCHEMENT SUR UN RÉSERVOIR PRÉCHARGÉ
(Figure 12)
1 ° Poser un raccord court et un té dans l'orifice de refoulement de la pompe
(voir la Figure 12). Le diamètre du tuyau doit être au moins aussi grand
que le diamètre de l'orifice de refoulement. Poser un tuyau rigide ou un
tuyau souple renforcé entre une des branches du té et l'orifice du réservoir
préchargé.
2 ° Poser un deuxième raccord court et un deuxième té; poser une soupape de
sûreté dans le té.
3 ° Brancher l'autre extrémité du deuxième té de refoulement sur le système
de la plomberie.
4 ° Vérifier la précharge d'air dans le réservoir avec un manomètre pour pneu.
La précharge doit être de 2 lb/po
2
inférieure au réglage de la pression d'en-
clenchement du manocontacteur de la pompe. La précharge se mesure
lorsqu'il n'y a pas de pression d'eau dans le réservoir.
Cette pompe neuve
est équipée d'un manocontacteur 30/50 lb/po
2
; la pression de précharge
du réservoir devra donc être réglée à 28 lb/po
2
.
Le branchement de la pompe à éjecteur sur le réservoir est maintenant
terminé. Passer aux pages 24 et 25 pour les branchements électriques.
BRANCHEMENT SUR UN RÉSERVOIR STANDARD
(Figure 13)
1 ° Poser un raccord court et en té dans l'orifice de refoulement de la pompe.
Poser une soupape de sûreté dans une des branches du té.
2 ° Poser un deuxième raccord court et un deuxième té dans la branche libre
du premier té. Poser un bouchon d'amorçage dans une des branches du
deuxième té.
3 ° Poser un tuyau entre la branche libre du deuxième té et l'orifice d'admis-
sion du réservoir. Le diamètre du tuyau doit être au moins aussi grand que
le diamètre de l'orifice de refoulement de la pompe.
4 ° Déposer le bouchon fileté de 1/8 de pouce NPT de l'orifice du contrôleur
d'air de la pompe (voir la Figure 13). Poser un tube entre l'orifice du con-
trôleur d'air de la pompe et l'orifice du contrôleur d'air monté sur le réser-
voir. Pour plus de détails, se reporter aux instructions fournies avec le
réservoir et le contrôleur d'air.
Le branchement de la pompe à éjecteur sur le réservoir est maintenant
terminé. Passer aux pages 24 et 25 pour les branchements électriques.

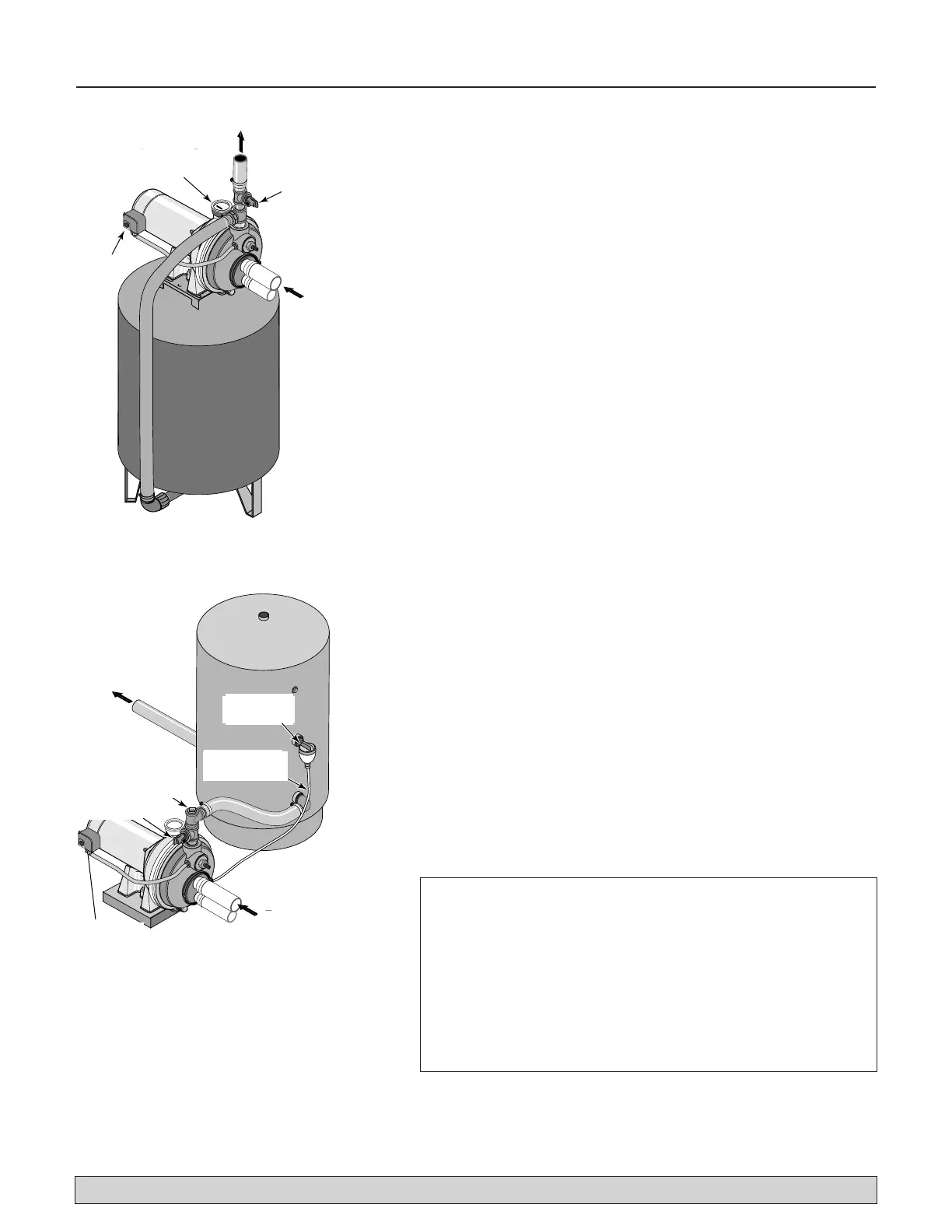

Figure 12 : Branchements sur un réser-
voir préchargé
Figure 13 : Branchements sur un réser-
voir standard
Étanchéité des raccords des tuyaux
N'utiliser que du ruban téflon ou de la pâte d'étanchéité pour
raccords filetés à base de téflon pour procéder à tous les rac-
cords filetés sur la pompe. Ne pas utiliser de pâte pour rac-
cords filetés sur les pompes en plastique : cette pâte peut réa-
gir avec les éléments en plastiques de la pompe. S'assurer que
tous les raccords du tuyau d'aspiration sont bien étanches,
aussi bien à l'air qu'à l'eau.
Si le tuyau d'aspiration aspire de
l'air, la pompe ne pompera pas l'eau du puits.
Manocontacteur
Soupape
de sûreté
Vers le système
d'eau de la maison
En
provenance
du puits
Manomètre et bouchon
d'amorçage
Vers le système
d'eau de la maison
Té d'amorçage
et bouchon
Soupape de sûreté
Manocontacteur
En provenance
du puits
Tube du
contrôleur d'air
Contrôleur
d'air
