Foundations LX6 - Étape 4 - Basket Arrière Ensemble Tube

45
Fig. 1

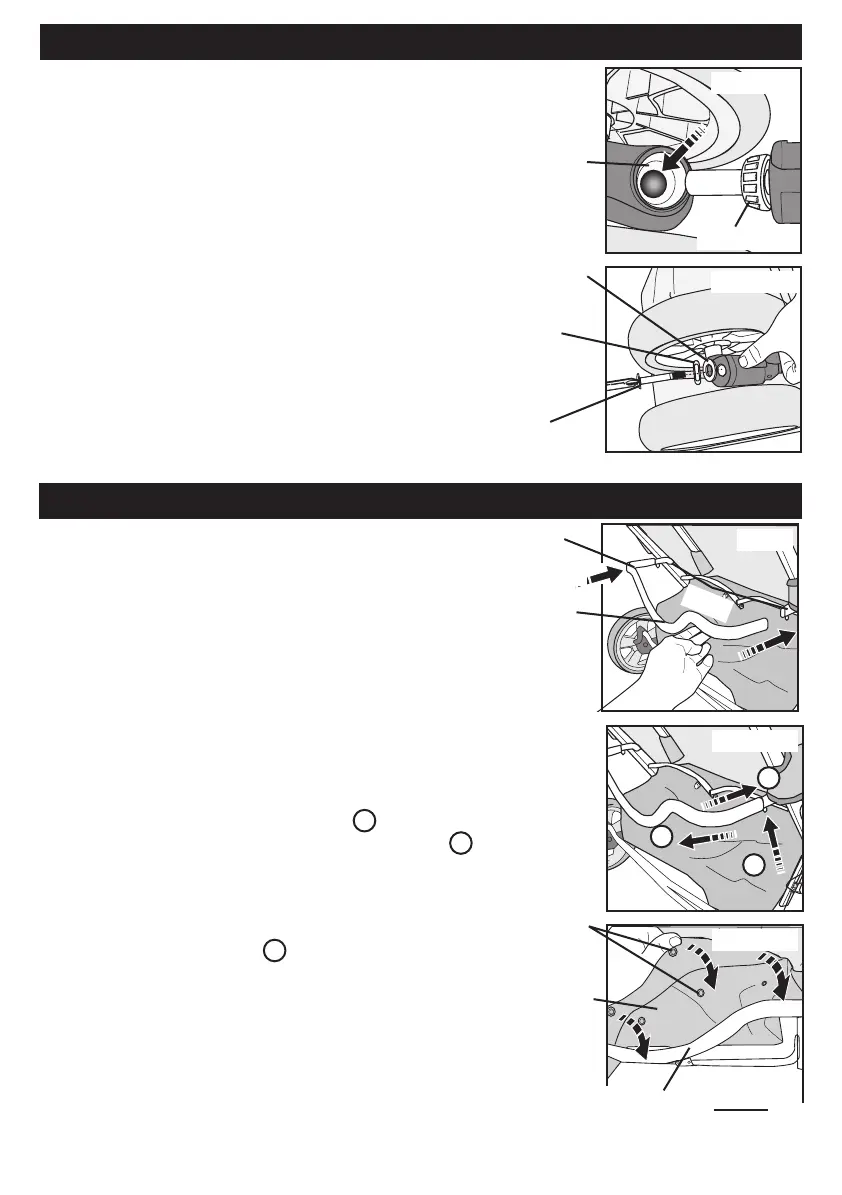

5. Tout en maintenant le roulement sur le montant
des roues avant, placez l’ensemble des roues
avant (D)anquelecheminderoulementsoit
orienté vers le montant des roues avant et que
le roulement à l’intérieur de l’ensemble des
roues avant soir du côté opposé, puis faites
glisser l’ensemble des roues avant sur le
montant des roues avant et le roulement (gure 3).
6. Faites glisser la rondelle de blocage (L) et
la rondelle plate (M) sur la vis à
épaulement M6 x 25 mm (K), puis
insérez la vis à la base du montant
des roues avant et serrez fermement
(gure 4).
Refaites les étapes 2 à 6 pour
assembler la roue avant de l’autre
côté de la poussette.
gure 3
gure 4
Chemin de
roulement
Roulement
1. Placez le tube du panier arrière (G)
avec la partie incurvée orientée vers
le bas (gure 1).
2. Fixez le tube du panier arrière à la poussette
en faisant glisser les extrémités du tube du panier
arrière dans les tubes du côté du cadre de la
poussette jusqu’à ce que les extrémités entrent
en contact avec les boutons à ressort (gure 1).
3. Appuyez sur les boutons à ressort et faites
glisser le tube du panier arrière sur les tubes
jusqu’à ce que les boutons à ressort se verrouillent
dans les trous du tube du panier arrière (gure 2).
4. Tirez sur le tube du panier arrièrepourvérier
 qu’ilestxésolidement(gure 2).
5. Fixez le panier en tissu au tube du panier arrière.
- Détachez les boutons-pression du panier en tissu,
placez le panier en tissu sur le tube du panier et
attachez les boutons-pression sur le panier en
tissu (gure 3).
gure 2
gure 3
6
Tube du
panier arrière
Partie
incurvée
Tube
1
2
1
2
3
3
Boutons-
pression
Panier
en tissu
Tube du
panier arrière
Vis à épaulement
Rondelle de
blocage
Rondelle plate
ÉTAPE 3 : Assemblage des roues avant (suite)
ÉTAPE 4 : Assemblage du tube du panier arrière
