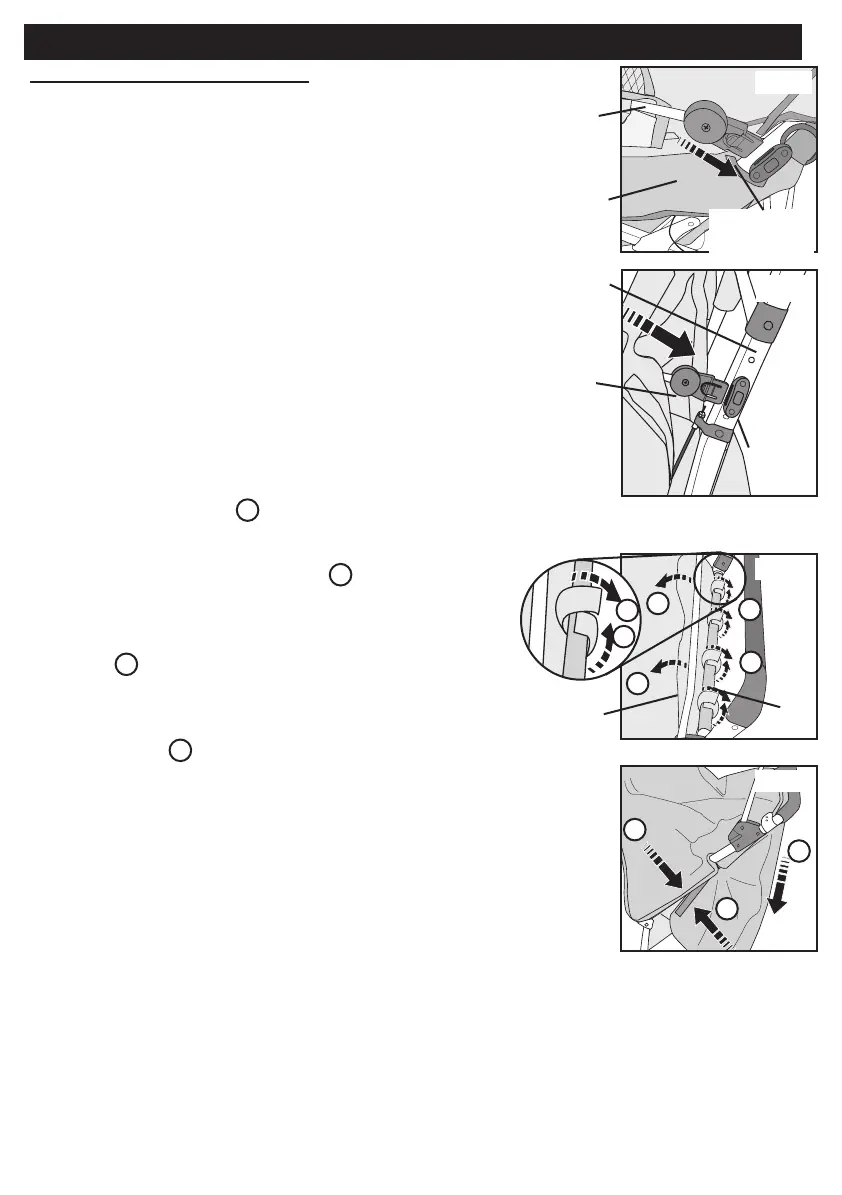

FASE 6 - Gruppo capottina
Per attaccare la capottina:
1. Posizionare la capottina con la sezione frontale
arrotondata sulla parte superiore e collocare la capottina
nella zona sedili posteriore e al di sopra dei sedili frontali.
2. Bloccare il Tubo principale capottina (tubo lungo)
spingendo l’estremità del Tubo principale capottina nella fessura
del Dispositivo di bloccaggio capottina collocata sul lato esterno
del manubrio, vicino al bracciolo (Fig. 1).
3. Bloccare il Tubo posteriore capottina corto (tubo corto)
spingendo l’estremità del Tubo capottina nella fessura del
Dispositivo di bloccaggio capottina collocata sul lato esterno del
manubrio, vicino alla parte superiore dello schienale (Fig. 2).
Ripetere le fasi 2 e 3 per bloccare i tubi della capottina
sull’altro lato del passeggino.
Fig. 2
Tube
d’auvent
arrière
Plaque de
maintien de
l’auvent
Guidon
Fig. 1
Tube
d’auvent
principal
Plaque de
maintien de
l’auvent
Accoudoir
4. posteriore sicuro di baldacchino.
- Ripiegare panel di vela in avanti, tirare tubo
baldacchinoposterioreall’indietroessare
baldacchino tessuto su tubo di supporto manico in
tessutogancioeanellodissaggio(Fig.3).
- Far scorrere il pannello posteriore del tettuccio (T) in
basso tra gestire tubo di supporto (U) e passeggino
maniglia (Fig. 4).
- Lati baldacchino sicuro intorno a manico passeggino
tubodisupportoperilssaggiovelcrodissaggio
su ciascun lato (Fig. 4).
- Ripetere sull’altro lato della vela.
- Vedere l’ultima pagina per il montaggio coperchio di
sicurezza.
Assemblea passeggino è ora completa.
