Foundations LX6 - Fase 5 - Assemblea Bar Braccio

FASE 5 - Gruppo bracciolo

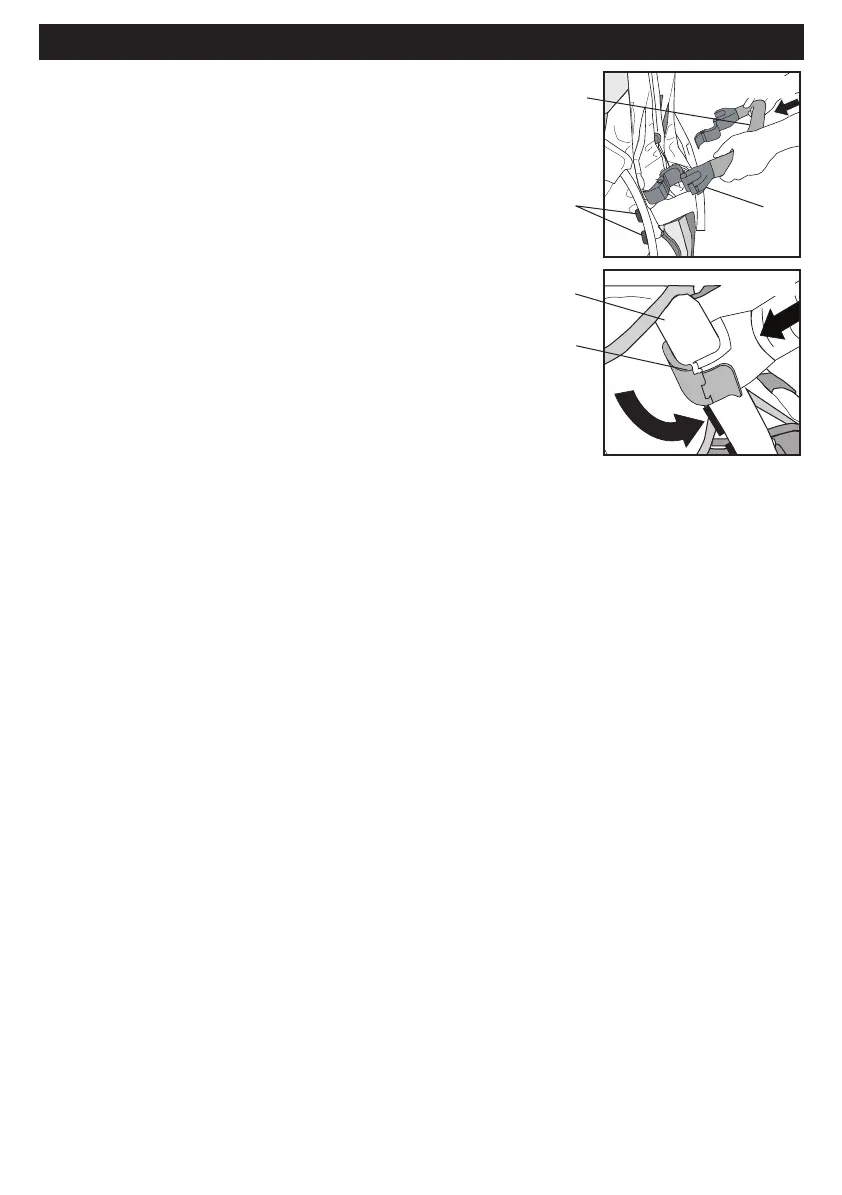

1. Con Foundations® logo sul braccio Bar (E) rivolto verso l’alto,
slide braccio del timone morsetto (1) tra il coperchio laterale
del sedile in tessuto e gamba anteriore. Bracci di spinta barra
di bloccaggio (1) sulla gamba anteriore tubi sopra i due Arm
Bar fermate (2) sul braccio, su entrambi i lati del passeggino
(Fig. 1).
2. Bloccare braccio Bar al passeggino telaio, spingendo il
braccio Bar Clamp (1) intorno al tubo gamba anteriore (4) .
Close la leva di blocco premendo la leva di blocco sul
bracciobarnoalloscattodichiusura.
3. Ripetere il passo 2 per l’estremità opposta del bracciolo.
Vericarecheilbracciolosiacollegatoinmodosicuro.
Fig. 1
Fig. 2
E
1
2
4
1
