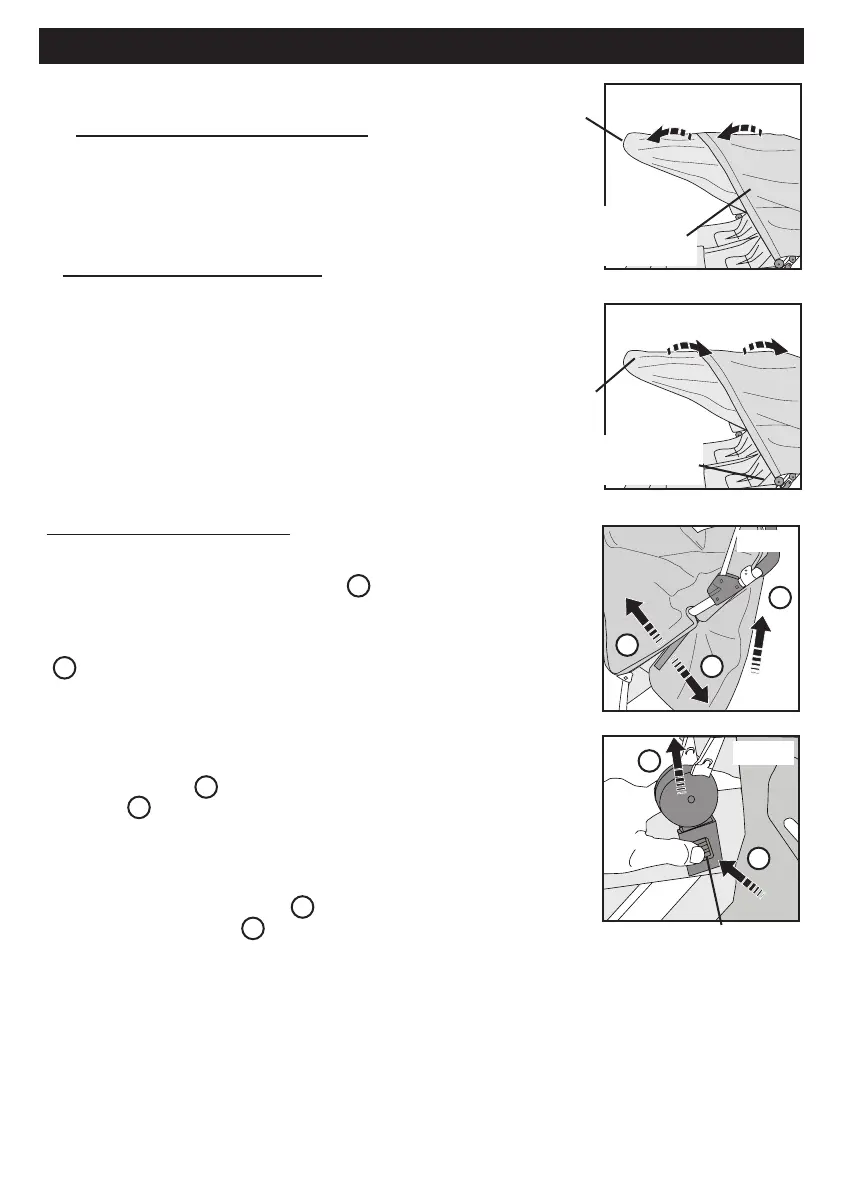

Foundations LX6 - Operazione Canopy

Per distendere la capottina:
1. Tirare in avanti il tubo principale capottina (1) (Fig. 1).
2. Ruotare in avanti la sezione anteriore della capottina
(1) (Fig. 1).
Per retrarre la capottina:
1. Ruotare indietro la sezione anteriore della capottina al di
sopra della parte superiore della capottina stessa (1) (Fig. 2).
2. Tirare in avanti il tubo principale capottina posteriore del
passeggino (2) (Fig. 2).
Fig. 1
Fig. 2
Capottina
principale
Sezione
anteriore
Tubo principale
capottina
Lo stile può variare
Funzionamento capottina
2
1
1 2
Sezione
anteriore
Per rimuovere baldacchino:
1. lati aperti baldacchino intorno manico passeggino tirando
gancio in tessuto e velcro a parte (Fig. 3).
2. Estrarre pannello posteriore del tettuccio e fuori della
apertura tra il passeggino maneggiare e gestire il supporto
.
3. Rimuovere baldacchino dal tubo di supporto posteriore
rilasciandovelcrodissaggio.
4. Rimuovere il tubo tettuccio posteriore (tubo corto) premendo
scheda fermo in e scorrevole posteriore baldacchino
tubono(Fig.4).
5. Ripetere passaggio 4 per lato opposto del passeggino.
6. Rimuovere il tubo baldacchino principale (tubo lungo)
premendo scheda fermo in e scorrevole principale
baldacchinotubono(Fig.4).
7. Ripetere il passaggio 6 per il lato opposto del passeggino.
Per rimuovere baldacchino:
Fig. 4
Tab fermo
2
1
Fig. 3
1
2
1
1
2
1
2
1
2
93
