Foundations LX6 - Fase 2 - Rear Wheel Assembly; Fase 3 - Front Wheel Assembly

82

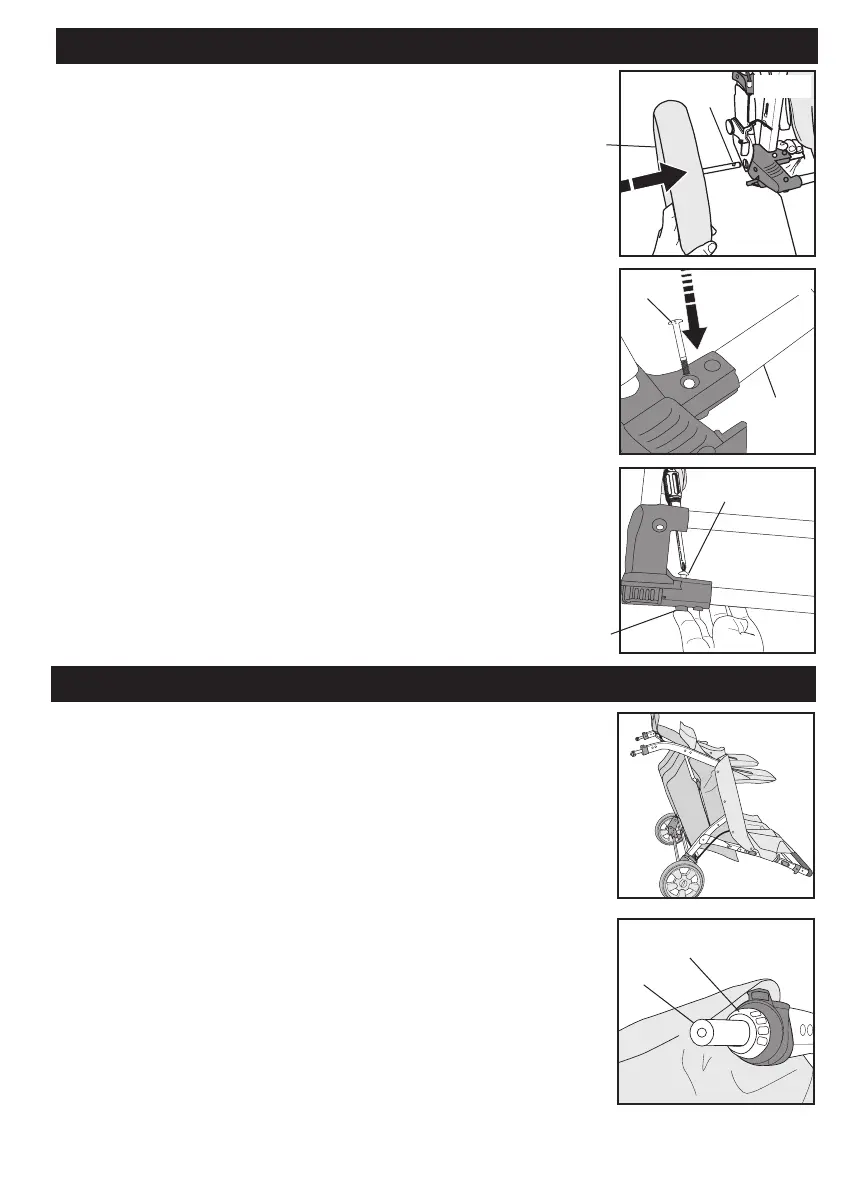

FASE 2 - Gruppo ruota posteriore
1. Allineare il foro sull’asta asse posteriore della Ruota posteriore
con asse (B) con i fori del Gruppo tubo asse posteriore (C). Far
scorrere la ruota posteriore con asse B sul Gruppo tubo asse
posteriore (C) (Fig. 1).
2. FarscorrerelaRuotaposterioreconasse(B)noaquandoil
foro sull’asta asse posteriore (1) è allineato col foro nel tubo
asse posteriore.
3. Inserire la Vite M6 x 34 mm (H) attraverso il Gruppo tubo asse
posteriore(C)el’astaasseposteriorenoaquandolaviteesce
dalla parte inferiore del Gruppo tubo asse posteriore (C) (Fig. 2).
NOTA: sel’estremitàdellavitenonscorrenelforo,vericare
l’allineamento del foro nell’asse. Se il foro nell’asse non è
allineato, rimuovere la ruota posteriore e ripetere l’operazione.
4. Inserire il Dado M6 (I) nella sede esagonale sulla parte inferiore
del tubo asse posteriore e, utilizzando un cacciavite di tipo Phillips,
serrarelaVite(H)avvitandoildadonoaserraggiocompleto
(Fig. 3).
Ripetere i passi da 2 a 4 per la ruota opposta posteriore.
Fig. 1
Fig. 2
Fig. 3
1
B
H
H
I
C
FASE 3 - Insieme ruota anteriore
1. Unfold passeggino (vedere la sezione “Funzionamento e
uso”).
2.Suggerimentopassegginoindietrosulleruoteposteriorino
contatti manico piano (Fig. 1).
3. Raccogliere tutte le parti necessarie per il montaggio.
Individuare M6 x 25 Vite a Perno (K), Rondella di bloccaggio
(L), e Rondella (M) in parti borsa. individuare anteriore
Insieme ruota (D).
4. Togliere il materiale di imballaggio protettivo da Front Ruota
Post (Fig. 2).
NOTA: Tenere il cuscinetto (Y) sul montante ruota anteriore (X),
mentre
la rimozione di materiali di imballaggio protettivo
e le parti borsa.
Fig. 2
Fig. 1
Y
X
