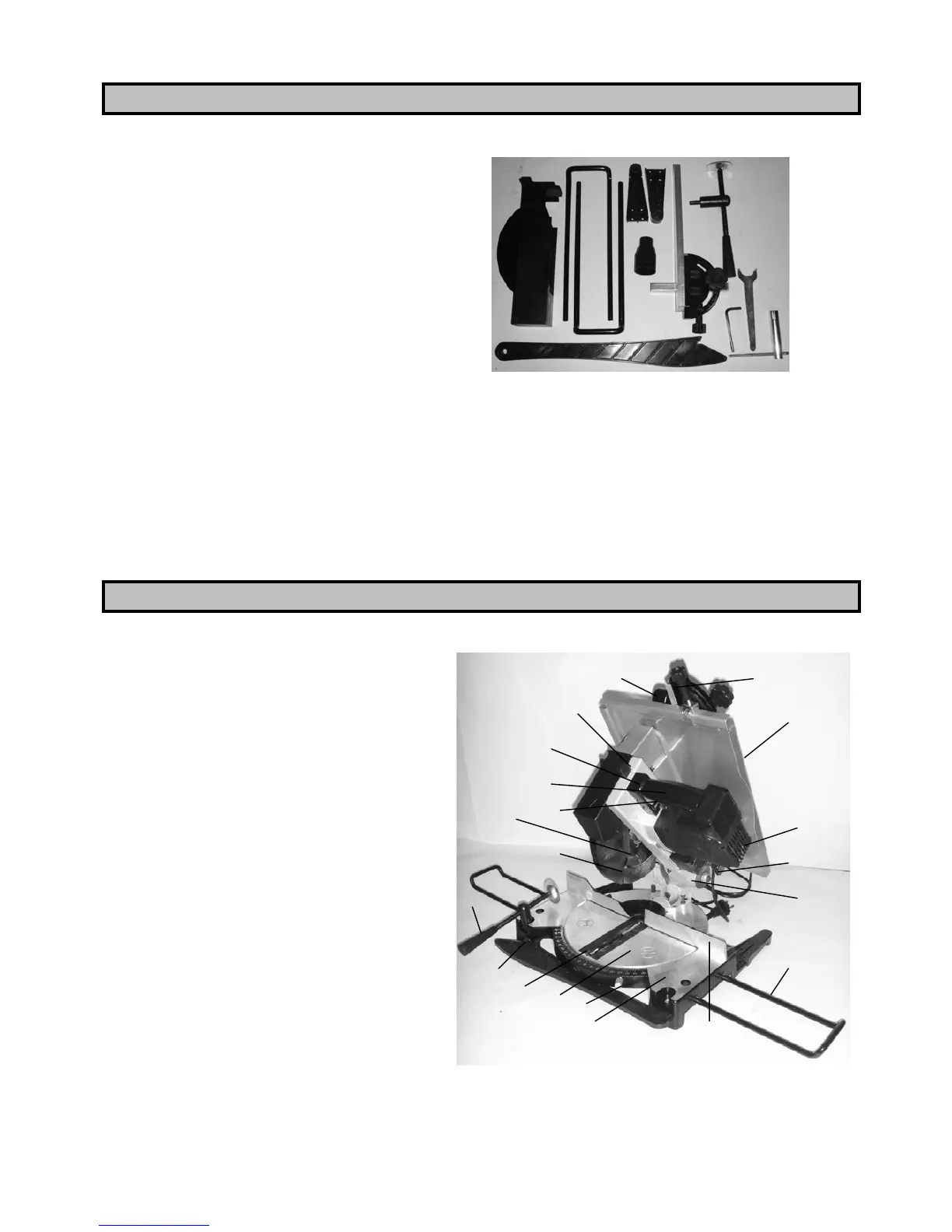

DISIMBALLO (Fig. 2)
Nell’imballo della sega sono presenti:
1 – Troncatrice
2 – Chiavi per la sostituzione lama
3 – Chiave a brugola 5 mm
4 – Estensioni piano (n°2)
5 – Morsa orizzontale
6 – Protezione supplementare inferiore
7 – Spintore
8 – Goniometro integrale al regolo
9 – Pomello bloccaggio girevole
10 – Prolunghe piedi base
Togliere la troncatrice e tutti i vari componenti dall’imballo, verificare che non manchi nulla e che
non ci sia niente di danneggiato.
Nel caso fossero presenti parti difettose o rovinate non utilizzarla per non compromettere
l’efficienza e la sicurezza dell’utensile. Rivolgersi ad un centro assistenza autorizzato per la
sostituzione dei particolari difettosi.
Per rendere perfettamente funzionante la troncatrice devono essere montati vari
particolari, per i quali viene data una dettagliata spiegazione nel seguito.
DESCRIZIONE DEI COMPONENTI DELLA MACCHINA (Fig. 3)
1
Impugnatura di comando
2
Interruttore di marcia
3
Base
4
Snodo corpo/base
5
Supporto girevole
6
Motore
7
Lama
8
Pomello bloccaggio girevole
9
Pulsante di sblocco discesa corpo
10
Protezione mobile lama
11
Protezione mobile lama
12
Piano di lavoro superiore
13
Protezione mobile superiore
14
Squadra di appoggio
15
Piedi di appoggio
16
Perno di blocco
17
Indice
18
Appoggio angolare
19
Pulsante blocco interruttore
20
Estensioni piano lavoro
27
Morsa orizzontale
Fig. 2
1
2
3
4
5
6
7
16
9
10-11
12
13
14
15
8
19
Fig. 3
17
20
18
27
