21

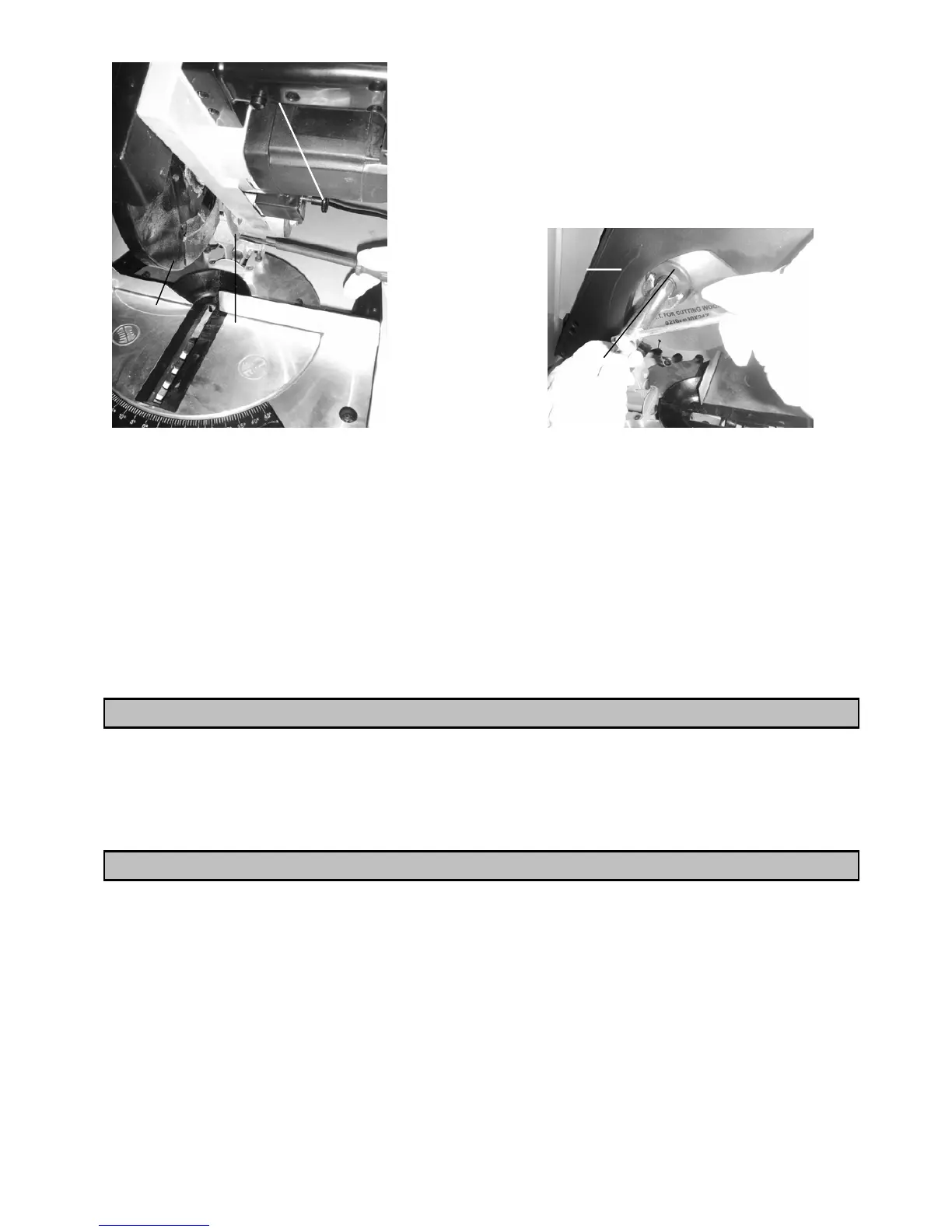

Alzate il piano superiore fino alla sua massima altezza.
Svitare la vite
28
che si trova sulla parte destra della troncatrice dietro al motore, e far ruotare il
carter mobile
11
liberando completamente la lama.
Con la testa in posizione di riposo (rialzata), bloccare la flangia esterna
29
con la chiave in
dotazione, e con la chiave a tubo svitare la vite a testa esagonale in senso orario. Togliere la
lama e sostituirla con un’altra, facendo attenzione che il senso di rotazione indicato dalla freccia
sul carter
10
sia concorde con l’inclinazione di taglio dei denti. Prima di montare la lama, pulire
accuratamente le flangie d’appoggio. Riposizionare la flangia esterna
29
facendo attenzione al
suo perfetto inserimento sull’albero e stringere la vite. Prima di reinserire la vite
28
riportare il
carter
11
in modo da coprire totalmente la lama.
SCELTA DELLA LAMA
La troncatrice è dotata di serie di lama al WIDIA (diametro 210 x foro 30).
Per lame con dentature differenti, rivolgersi ai nostri centri di Assistenza Autorizzata distribuiti
su tutto il territorio nazionale.
ASPIRAZIONE DELLE POLVERI (OPTIONAL)
La troncatrice è predisposta per il collegamento con un aspiratore, o per il montaggio del
sacchetto raccogli polvere, tramite il collettore di scarico
22 (Fig.4)
.
Il tubo dell’aspiratore o la manichetta del sacchetto devono essere fissati al collettore tramite
una fascetta.
Vi raccomandiamo di svuotare periodicamente il sacchetto o il contenitore dell’aspiratore, e di
pulire il filtro.
La velocità di uscita dell’aria creata dall’aspiratore deve essere almeno di 100 Nm
3
/h .
Aspiratori capaci di creare queste depressioni sono ad esempio quelli di tipo “bidone”.
Le polveri di molti tipi di legno sono dannose per la salute dell’operatore e pertanto si devono
adottare tutti i sistemi per evitare la dispersione nell’ambiente, aspirandola durante le operazioni
di taglio.
2
28
29
