18

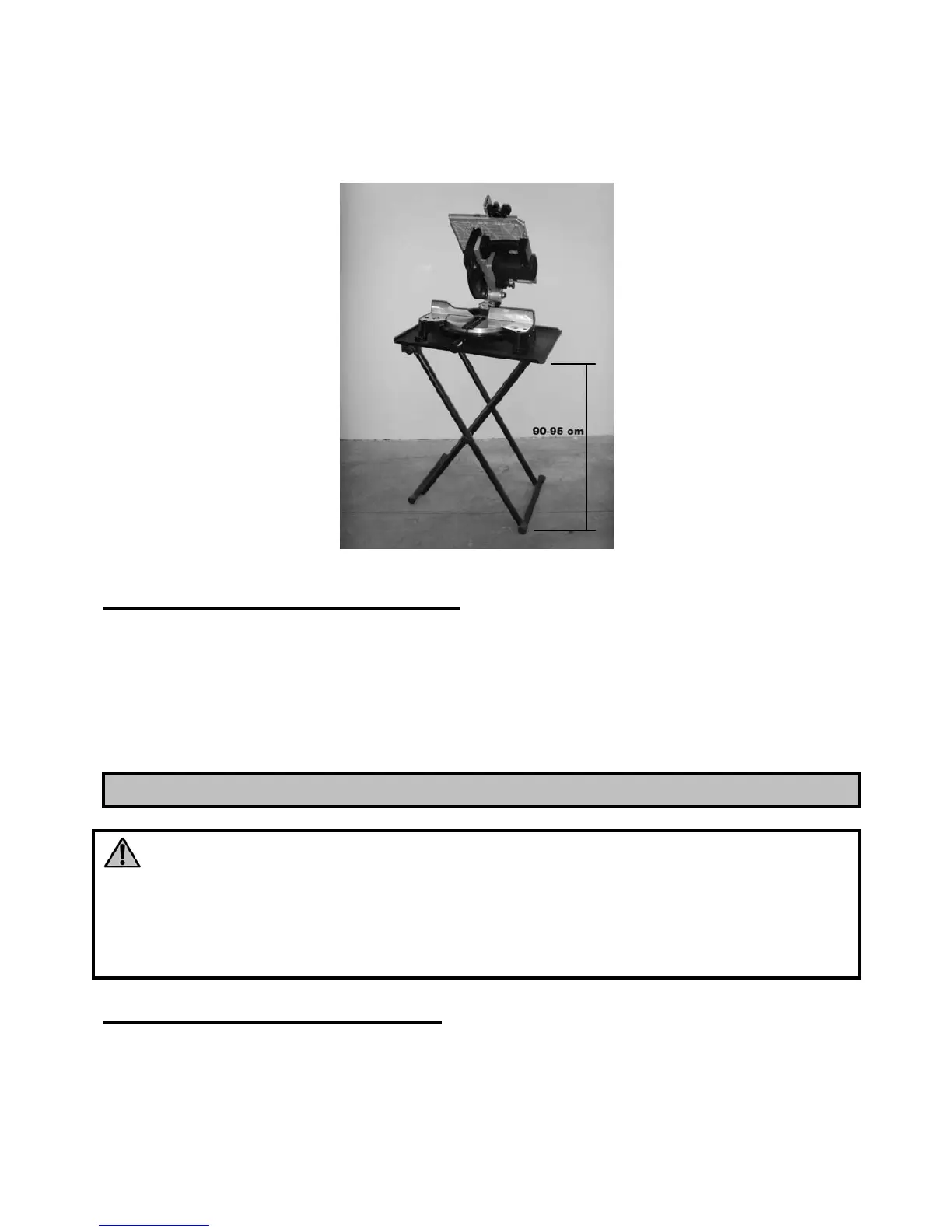

1. Alle estremità della base della segatrice sono presenti quattro fori per fissarla ad un piano
o ad un’altra superficie d’appoggio.
2. Se la segatrice deve essere spostata spesso, montatela su una base di legno compensato
(spessa almeno 20 mm) che potrete così fissare con dei morsetti a vite a qualsiasi
superficie di appoggio.
SPOSTAMENTO DELLA SEGATRICE
1. Durante il trasporto della segatrice, assicuratevi che il braccio di taglio sia sistemato nella
posizione bassa.
2. La manopola di bloccaggio del piano di lavoro 16 (Fig.5), il pomello di bloccaggio
dell’inclinazione 21 (Fig.4) e la vite di bloccaggio delle estensioni 20 (Fig.3) della segatrice
devono tutte essere correttamente bloccate.
UTILIZZAZIONE
ATTENZIONE!
Tenete sempre le mani lontane dalla zona di taglio e non cercate in alcun modo di
raggiungerla durante le operazioni.
Prima di iniziare ogni operazione di taglio, accertatevi mediante un controllo a vista che
tutte le protezioni siano integre ed in posizione adeguata.
USO COME TRONCATRICE (Fig. 1)
- Sollevate il piano superiore fino alla massima altezza.
- Sbloccate la testa con il perno di blocco
16
.
- Sollevate la testa della macchina fino alla massima escursione.
- Assicurate saldamente il pezzo da tagliare contro gli appoggi angolari
18
della base, con la
mano sinistra, in modo che non possa muoversi durante il taglio.
Fig.11
