REGOLAZIONE ALTEZZA PIANO SUPERIORE (FIG. 5 – 6 – 7 – 7A)
SOLO PER SEGA CIRCOLARE
ATTENZIONE: Lavorando sul piano superiore, è necessario montare il carter di
protezione supplementare inferiore 23 in dotazione.
Per applicare il carter di protezione supplementare inferiore
23
:
- applicare la protezione supplementare posizionandola nell’ apposita sede della base
(Fig. 7)
;
- posizionare e bloccare successivamente la testa operatrice con il perno di bloccaggio
16.
Per regolare l’altezza del piano superiore, in modo da effettuare il taglio dello spessore
desiderato, eseguite le seguenti operazioni:
- allentate la leva anteriore
25
;
- avvicinate la squadra di appoggio
14
alla lama;
- regolare e posizionare perfettamente il piano senza che la lama sporga dal materiale da
tagliare oltre l’altezza del dente
- bloccate la leva anteriore
25
.
23

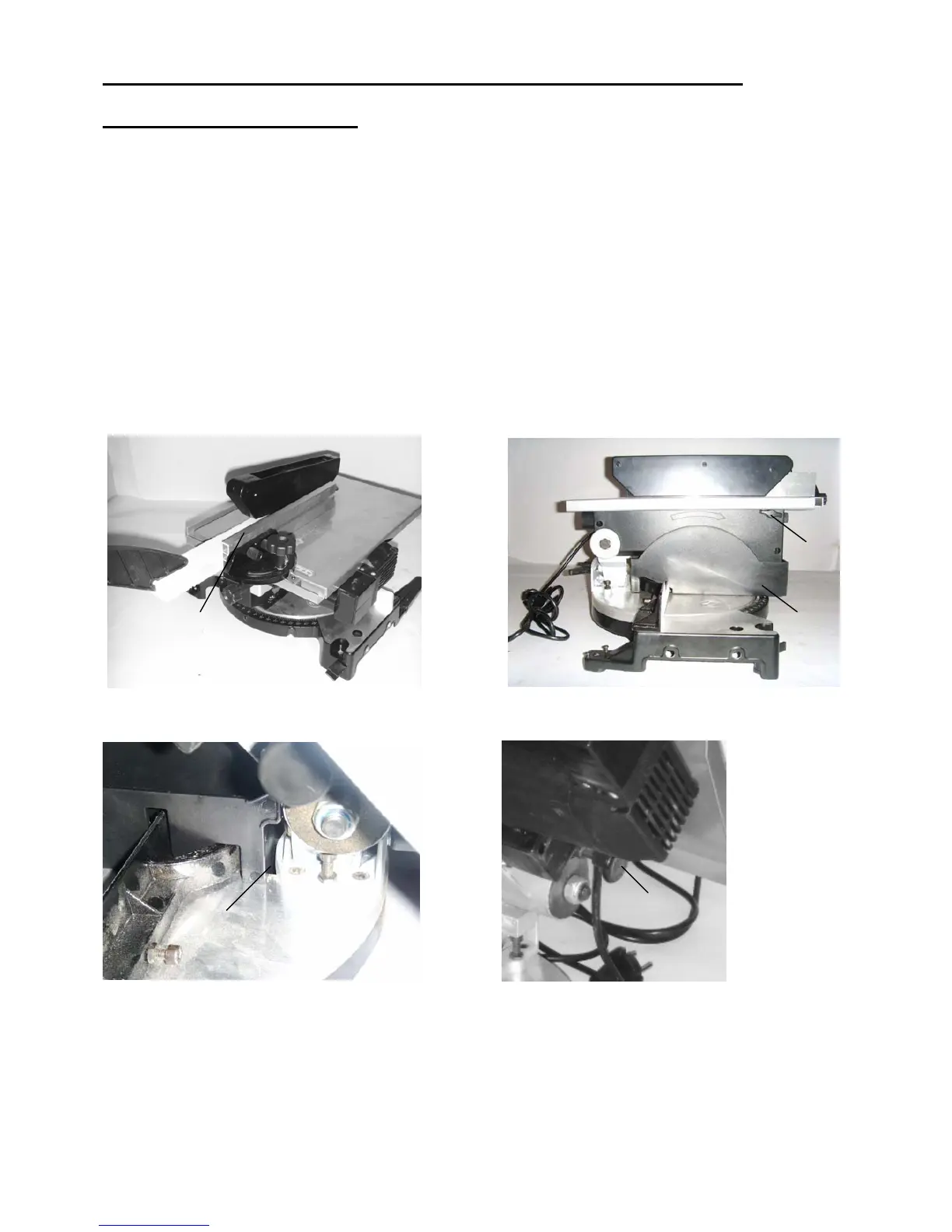

Fig.5
Fig.6
Fig.7
23
16
25
14
Fig.7
A
