17

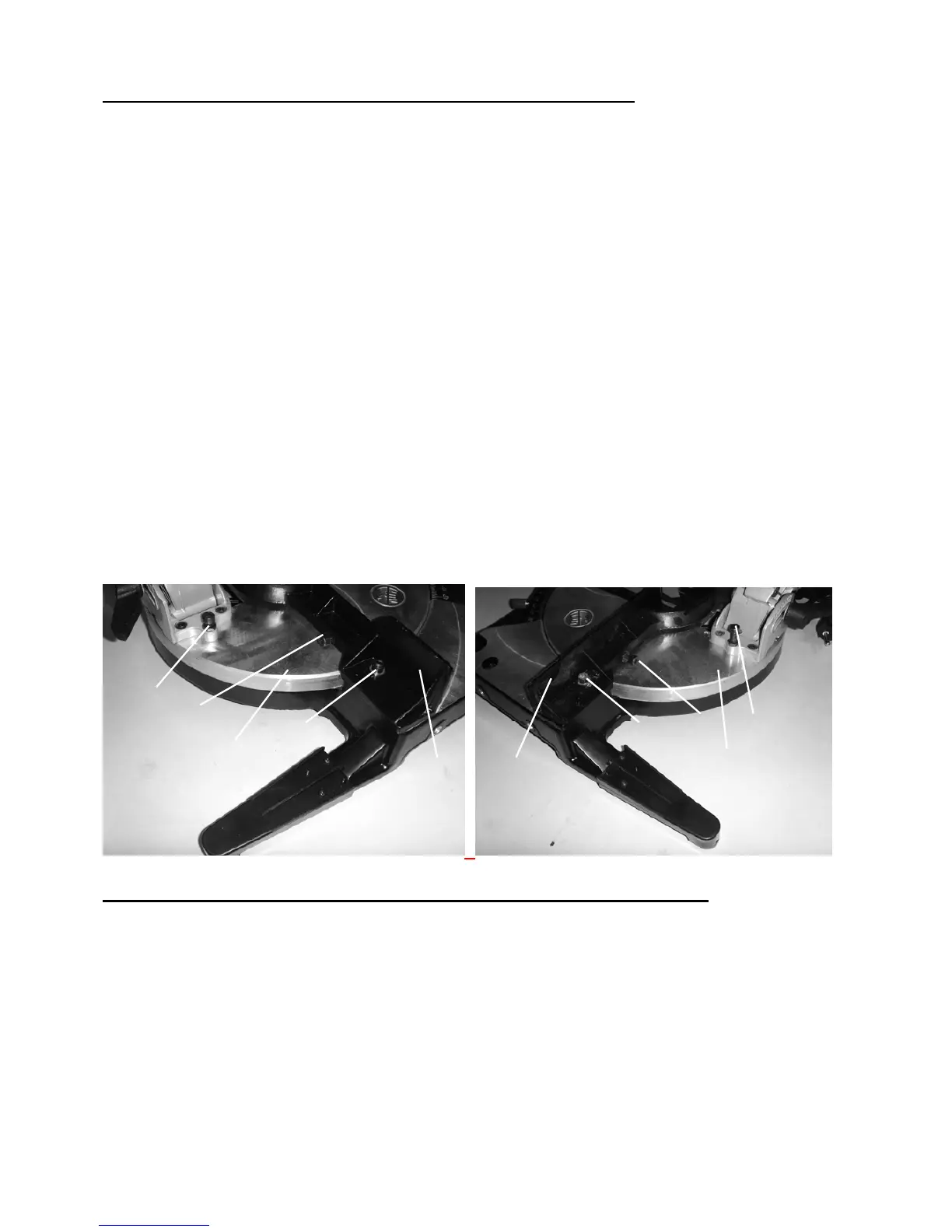

REGOLAZIONE DEGLI ANGOLI DI TAGLIO (Fig. 9 – 10)
CONTROLLO E REGOLAZIONI ANGOLI DI TAGLIO :
1. Per effettuare regolazioni sugli angoli di taglio, procedete come di seguito specificato:
90° Orizzontale e verticale
• Per il 90° orizzontale allentare i bulloni (B1-B2) situati sull’ appoggio angolare 18
utilizzando una chiave a brugola; registrate l’ angolo con una squadra a 90° fra
appoggio angolare e lama 7 (Fig.3) ; Stringere i bulloni (B1-B2).
• Per il 90° verticale allentare il dado e registrare il grano (G1) situato sullo snodo
utilizzando una chiave a brugola; registrate l’ angolo con una squadra a 90° fra
supporto girevole 5 e lama 7 (Fig.3); Stringere il dado.
45° Orizzontale e inclinato
• Per il 45° orizzontale allentare i dadi e registrare i bulloni (B3-B4) situati sull’ appoggio
angolare 18 utilizzando una chiave a brugola; registrate l’ angolo con una squadra a 45°
fra appoggio angolare e lama 7 (Fig.3) ; Stringere idadi.
• Per il 45° inclinato allentare il dado e regolare il grano (G2) situato sullo snodo
utilizzando una chiave a brugola; registrate l’ angolo con una squadra a 45° fra
supporto girevole 5 e lama 7 (Fig.3); Stringere il dado.
FISSAGGIO DELLA SEGATRICE AD UNA SUPERFICIE (Fig.11)
Posizionate la macchina su un banco oppure su un basamento/piedistallo sufficientemente
piano, in modo da avere la migliore stabilità possibile.
Per eseguire le lavorazioni tenendo conto dei criteri ergonomici, l’altezza ideale del banco o del
basamento deve essere quella che vi consente di posizionare il piano della base, oppure il
piano di lavoro superiore, tra i 90 ed i 95 cm da terra
(Fig. 11)
.
Il posizionamento della macchina sul posto di lavoro deve essere eseguito in modo da avere
almeno 80 cm di spazio circostante, in tutte le direzioni, intorno alla macchina, per potere
effettuare con assoluta sicurezza e spazio di manovra sufficiente la pulizia, la manutenzione e
le regolazioni necessarie. Fissare la macchina al banco utilizzando i quattro fori predisposti
sulla base.
Prima dell’utilizzo, la segatrice deve essere fissata solidamente ad una superficie livellata.
Fig. 9 Fig. 10
