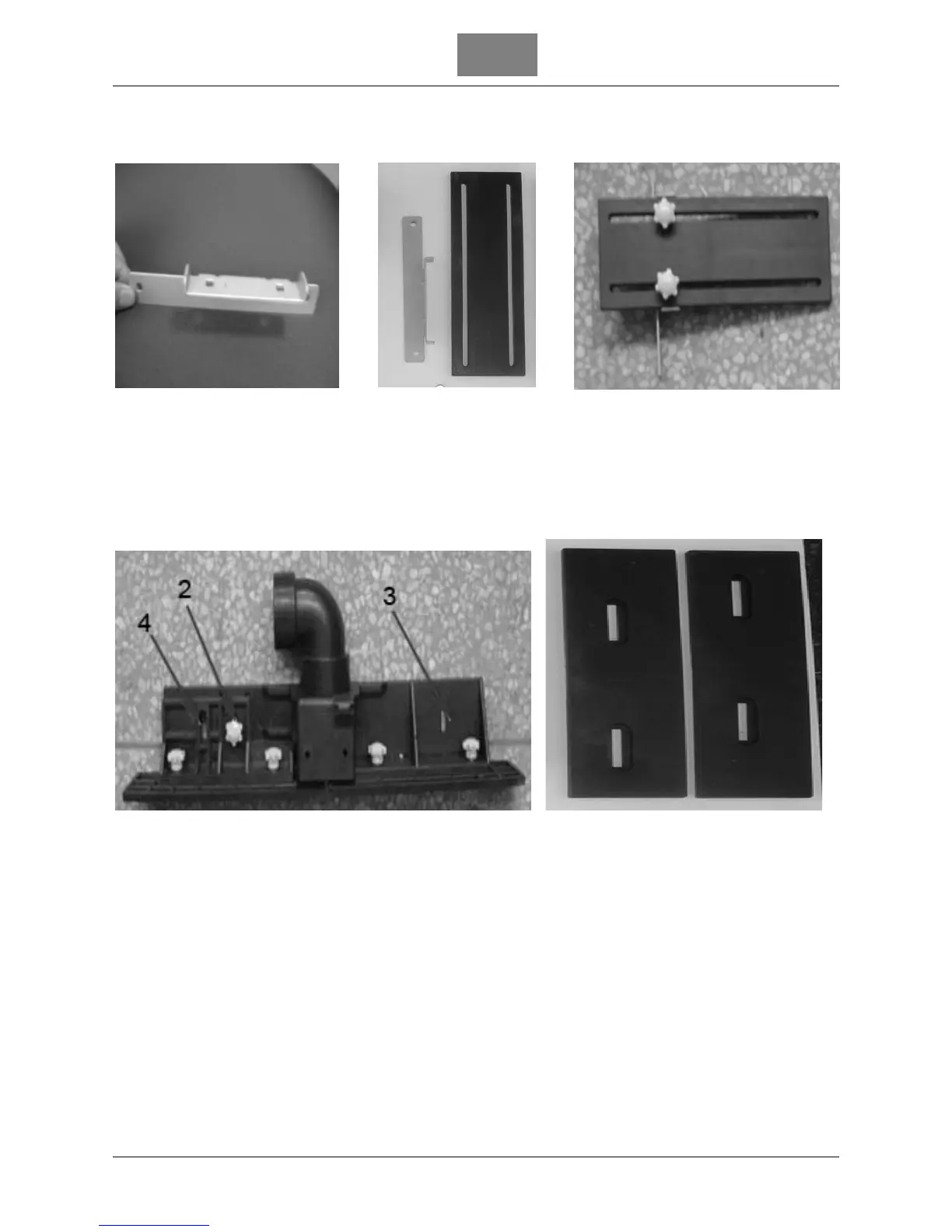

2. Logo coloque a abraçadeira horizontal (a peça larga de plástico) no buraco da peça de metal (Fig. 4);
para isto, necessita 2 parafusos de cabeça redonda e pescoço quadrado de 30mm e 2 parafusos
estriados. Depois desta fase obterá a montagem que se pode ver na figura. 6.
Figura 4 Figura 5 Figura 6
3. Coloque os dois sulcos de 27mm na guia principal usando 4 parafusos de cabeça redonda e pescoço
quadrado, e 4 parafusos estriados (fig. 8). A parte 2 permite à guia seguir em frente. Para montar a peça
quadrada e a parte principal junta, tem que utilizar um parafuso de 20 mm de cabeça redonda e pescoço
quadrado e um parafuso estriado. Para fixar o grupo guia tem que utilizar um parafuso de 20 mm de
cabeça redonda e pescoço quadrado e um parafuso estriado para a peça 4, e logo um parafuso de 40
mm de cabeça redonda e pescoço quadrado e um parafuso estriado para a peça 3 (Fig. 7).
Figura 7 Figura 8
