4. Depois de realizar as fases anteriores, as peças estão como as que estão na fig. 9, aqui em baixo.

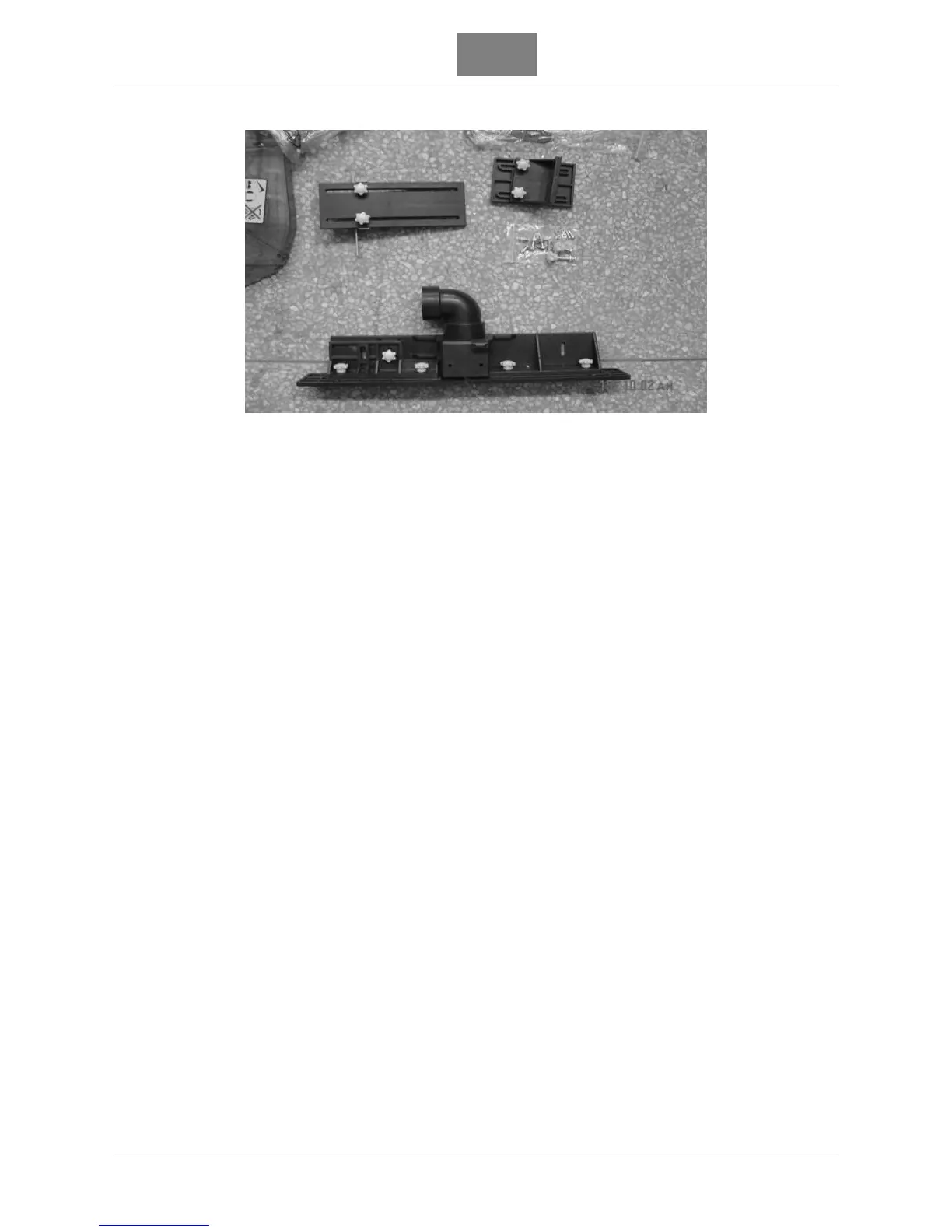

Figura 9
5. Então fixe a abraçadeira horizontal na banca da máquina. As setas indicam as posições nas quais tem
que fixar a peça de metal e a peça de plástico na banca usando 2 pernos M5.
Por último, use dois pernos 2 M5 de cabeça hexagonal de 10 mm e duas porcas de 10mm para fixar a
parte ilustrada na figura. 3 à parte principal, mediante os dois orificios marcados com o no. 1 (Fig. 1). A
parte principal da montagem está terminado.
Pode comprovar que todas las partes estejam corretamente ensambladas com o fim de garantir um nivel
de segurança adequado enquanto esteja utilizando a máquina .
Deve montar o molinete debaixo da banca usando a placa (veja o capitulo anterior. “Uso do molinete "). Dada
a particularidade da função do molinete, cada molinete necessita uma perfuração diferente da placa da
fixação.
É essencial que fixe o molinete perfeitamente na banca com os parafusos e os pernos adequados.
Em caso de dúvida, entre em contato com o seu minorista ou com o serviço pós-venda.
