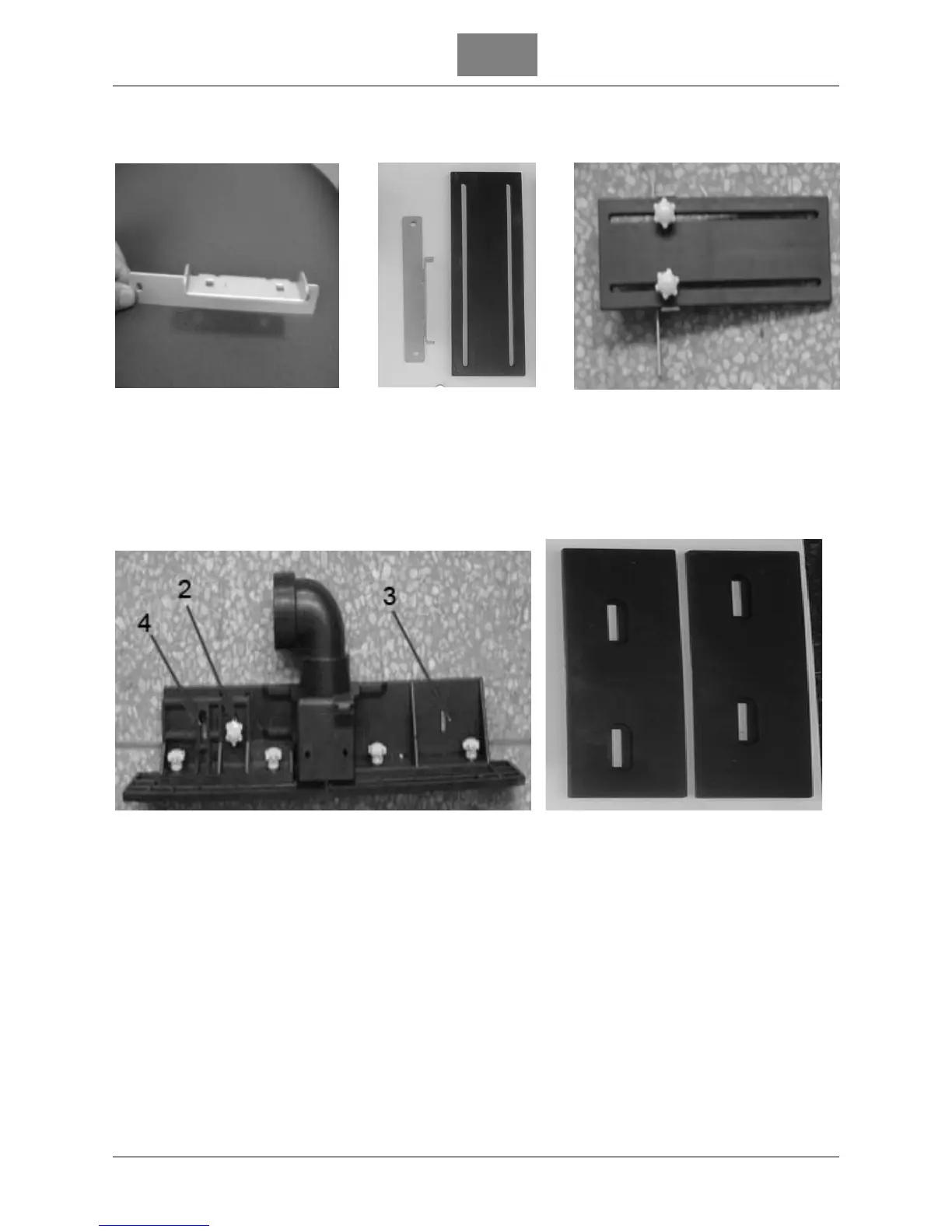

2. Luego coloque la abrazadera horizontal (la pieza larga de plástico) en el agujero de la pieza de metal (Fig.
4); para esto, necesita 2 tornillos de cabeza redonda y cuello cuadrado de 30mm y 2 tornillos estriados.
Después de esta fase obtendrá el montaje que se puede ver en la figura. 6.
Figura 4 Figura 5 Figura 6
3. Coloque los dos surcos de 27mm en la guía principal usando 4 tornillos de cabeza redonda y cuello
cuadrado, y 4 tornillos estriados (fig. 8). La parte 2 permite a la guía seguir adelante. Para montar la pieza
cuadrada y la parte principal junta, tiene que utilizar un tornillo de 20 mm de cabeza redonda y cuello
cuadrado y un tornillo estriado. Para fijar el grupo guía tiene que utilizar un tornillo de 20 mm de cabeza
redonda y cuello cuadrado y un tornillo estriado para la pieza 4, y luego un tornillo de 40 mm de cabeza
redonda y cuello cuadrado y un tornillo estriado para la pieza 3 (Fig. 7).
Figura 7 Figura 8
