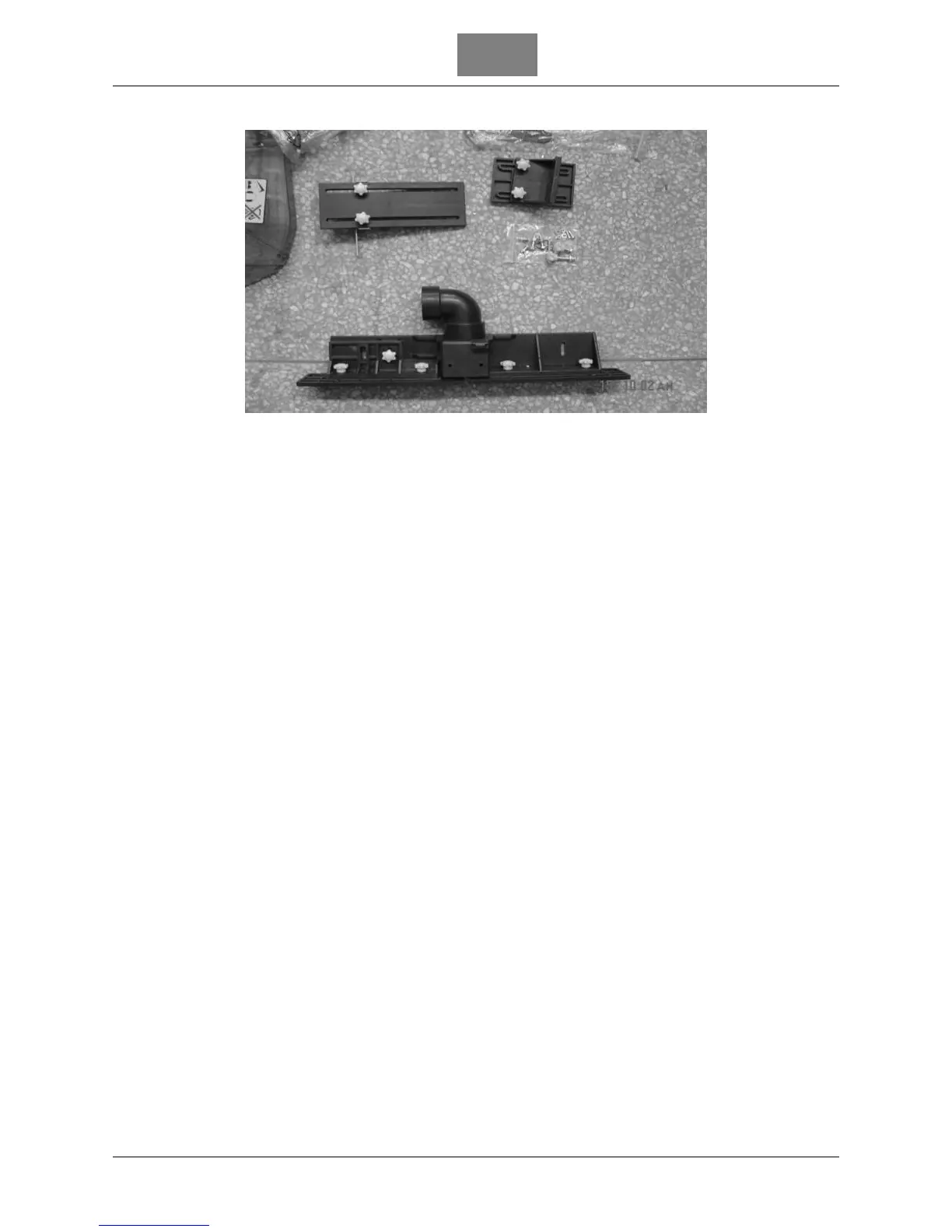

4. Después de realizar las fases anteriores, las piezas están como las que están en fig. 9, aquí abajo.
Figura 9
5. Entonces fije la abrazadera horizontal en el banco de trabajo de la máquina. Las flechas indican las
posiciones en las cuales tiene que fijar la pieza de metal y la pieza de plástico en el banco de trabajo
usando 2 pernos M5. Por último, use dos pernos 2 M5 de cabeza hexagonal de10 mm y dos tuercas de
10mm para fijar la parte ilustrada en la figura. 3 a la parte principal, mediante los dos orificios marcados
con el no. 1 (Fig. 1). La parte principal del montaje está terminado. Puede comprobar que todas las partes
estén correctamente ensambladas con el fin de garantizar un nivel de seguridad adecuado mientras esté
utilizando la máquina.
Debe montar el molinete debajo del banco de trabajo usando la placa (véase el capítulo anterior. “Uso del
molinete "). Dado la particularidad de la función del molinete, cada molinete necesita una perforación diferente
de la placa de la fijación.
Es esencial que fije el molinete perfectamente al banco de trabajo con los tornillos y los pernos adecuados.
En caso de duda, entre en contacto con su minorista o el servicio posventa.
