ROB 3000
in
out
Control
)9()5()21()4()3()6(
(10)(11)(7)(1)(2)(8)

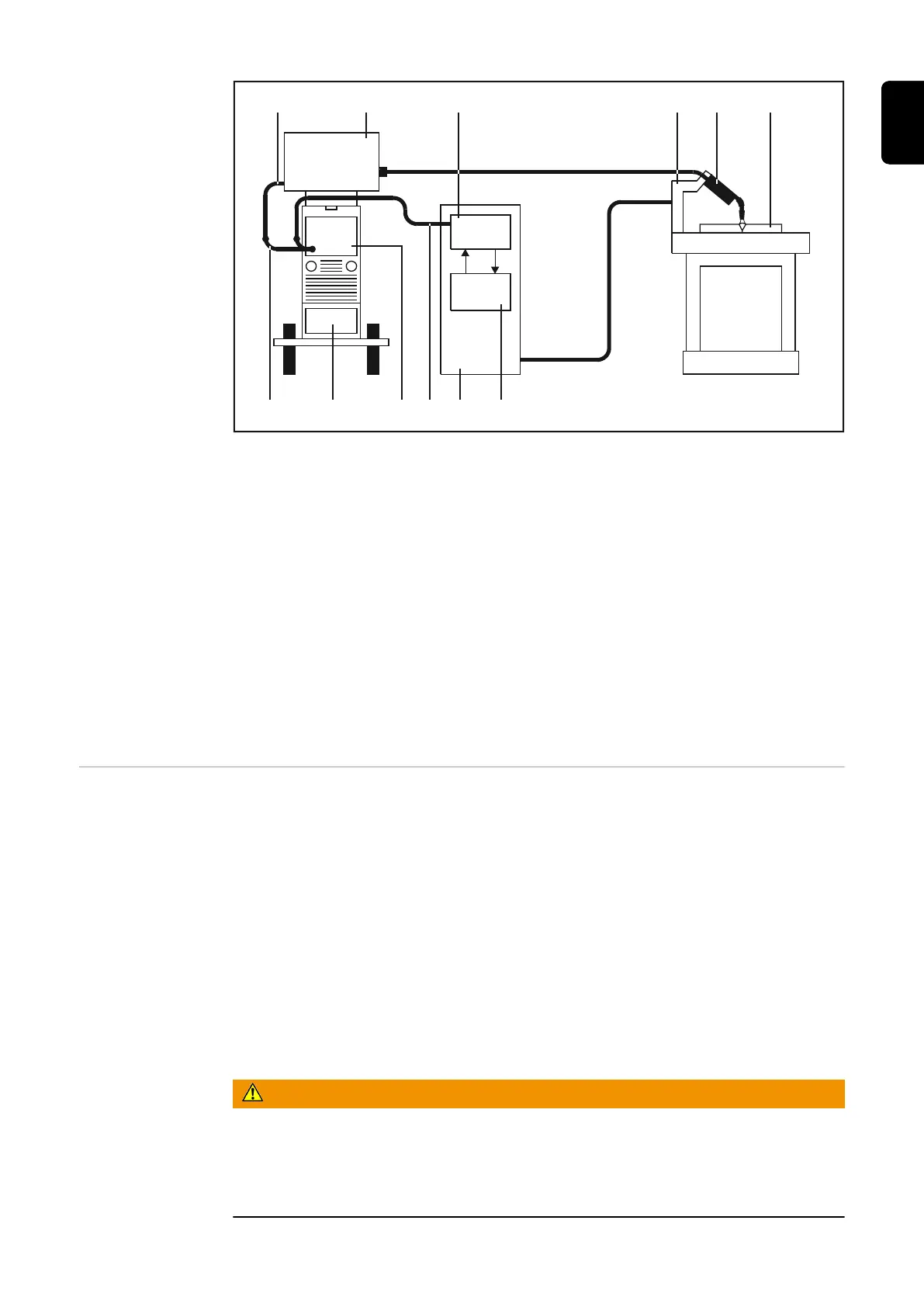

Anwendungsbeispiel Automaten-Interface ROB 3000 für Automaten-Schweißen
(1) Stromquelle
(2) Kühlgerät
(3) Drahtvorschub
(4) Automaten-Interface ROB 3000
(5) Maschinen-Schweißbrenner
(6) Verbindungsschlauchpaket
(7) Verbindungskabel LocalNet
(8) Verteiler LocalNet passiv
(9) Werkstück
(10) Automatensteuerung
(11) Schaltschrank Automatensteuerung
(12) Schweißautomat
Applikation 3:
Schweißautomat
- Jobanwahl über
Automatensteue-
rung
Applikationsbeispiel der wichtigsten Befehle, bei Anwahl der Jobs und Ausführung des
Schweißvorganges über einen Schweißautomaten
Merkmale:
- Anwahl der Jobs erfolgt durch die Automatensteuerung
- Verwendung der Eingangssignale „Job BIT 0“ und „Job BIT 1“
- Maschinen-Schweißbrenner wird von einem Schweißautomaten geführt
- Start des Schweißprozesses über das Signal „Schweißen ein“
- Vorgabe der Eingangssignale und Verarbeitung der Ausgangssignale erfolgt durch
die Automatensteuerung
Digitale Eingangssignale:
- Job BIT 0
- Job BIT 1
WARNUNG!
Gefahr durch überraschend startenden Schweißprozess.
Schwerwiegende Personen- und Sachschäden können die Folge sein.
▶
Während der Fehlerbehebung darf das Signal „Schweißen ein“ („Welding start“)
nicht gesetzt sein, sonst wird unmittelbar nach der Fehlerbehebung der Schweißpro-
zess aktiviert.
