Montage de ROB 3000
Sécurité
AVERTISSEMENT!
Danger en cas d'erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
▶
Toutes les fonctions et tous les travaux décrits dans le présent document doivent
uniquement être exécutés par du personnel qualifié.
▶
Le présent document doit être lu et compris.
▶
Toutes les instructions de service des composants périphériques, en particulier les
consignes de sécurité, doivent être lues et comprises.

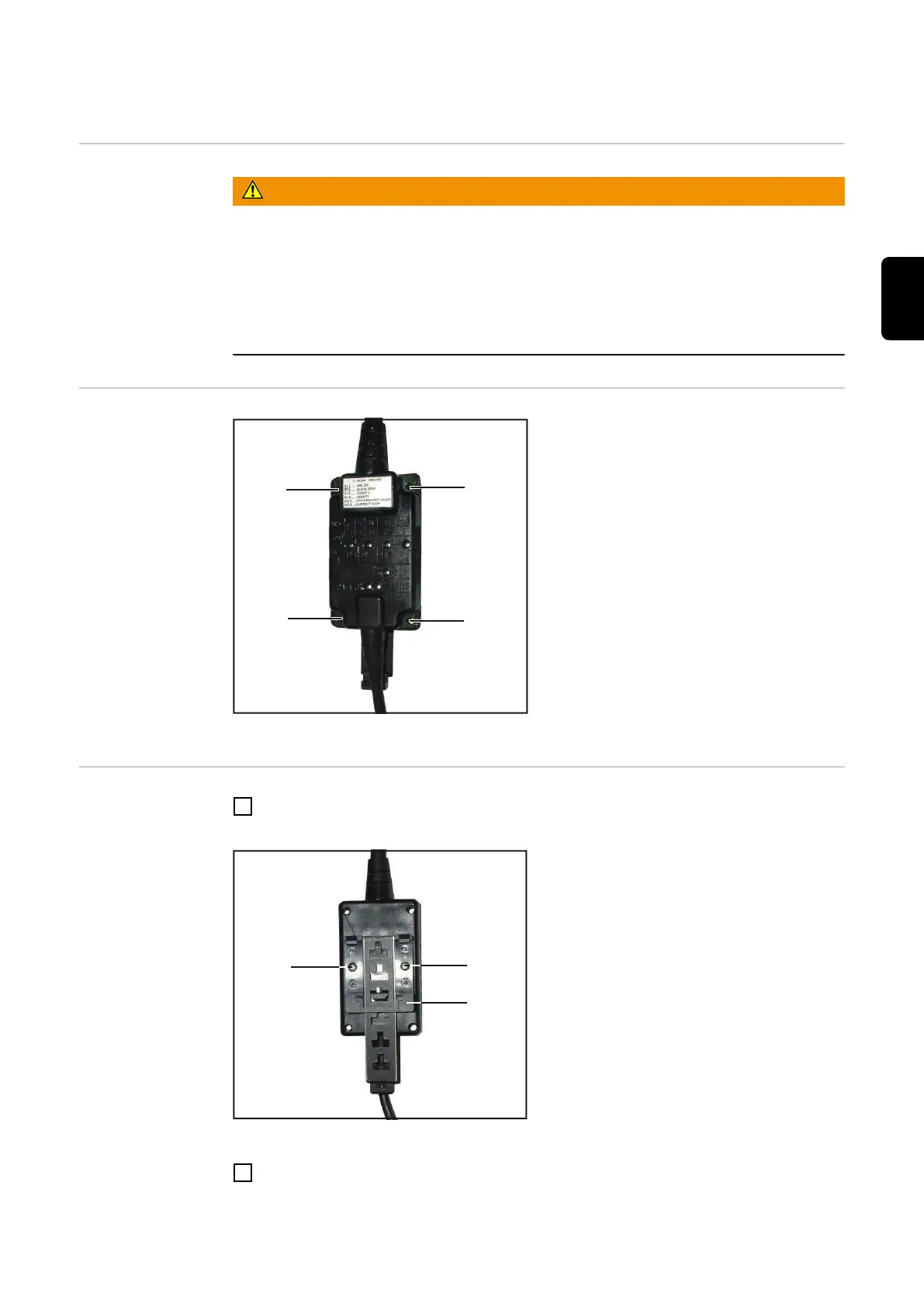

Fixer ROB 3000 à
l´aide des trous
de montage
(1)
(1)
(1)
(1)
Trous de montage Ø 4,2 mm (0,17 in.)
IMPORTANT! Lors du montage de ROB
3000 à l´aide des trous de montage (1)
respectez les consignes suivantes:
- n´utiliser que des vis appropriées
(diamètre du trou Ø 4,2 mm (0,17 in.))
- toujours serrer régulièrement à l´aide
de 4 vis
- Couple de serrage max. 0,4 Nm
NOTE! Ne pas trop serrer les vis. Un cou-
ple de serrage trop élevé peut endomma-
ger ROB 3000 ou même le briser.
Monter le support
de profilé cha-
peau
1
Fixer les supports de profilés chapeaux (2) avec les vis (3) - fournis en équipement
standard -sur l’interface robot ROB 3000
(3)
(2)
(3)
Monter le support de profilé chapeau sur le ROB 3000
2
Accrocher les tenons de fixation (4) du support sur le profilé chapeau (5)
