Fronius Selectiva 2100 - Leds am Primär-Leistungsteil

21
DE

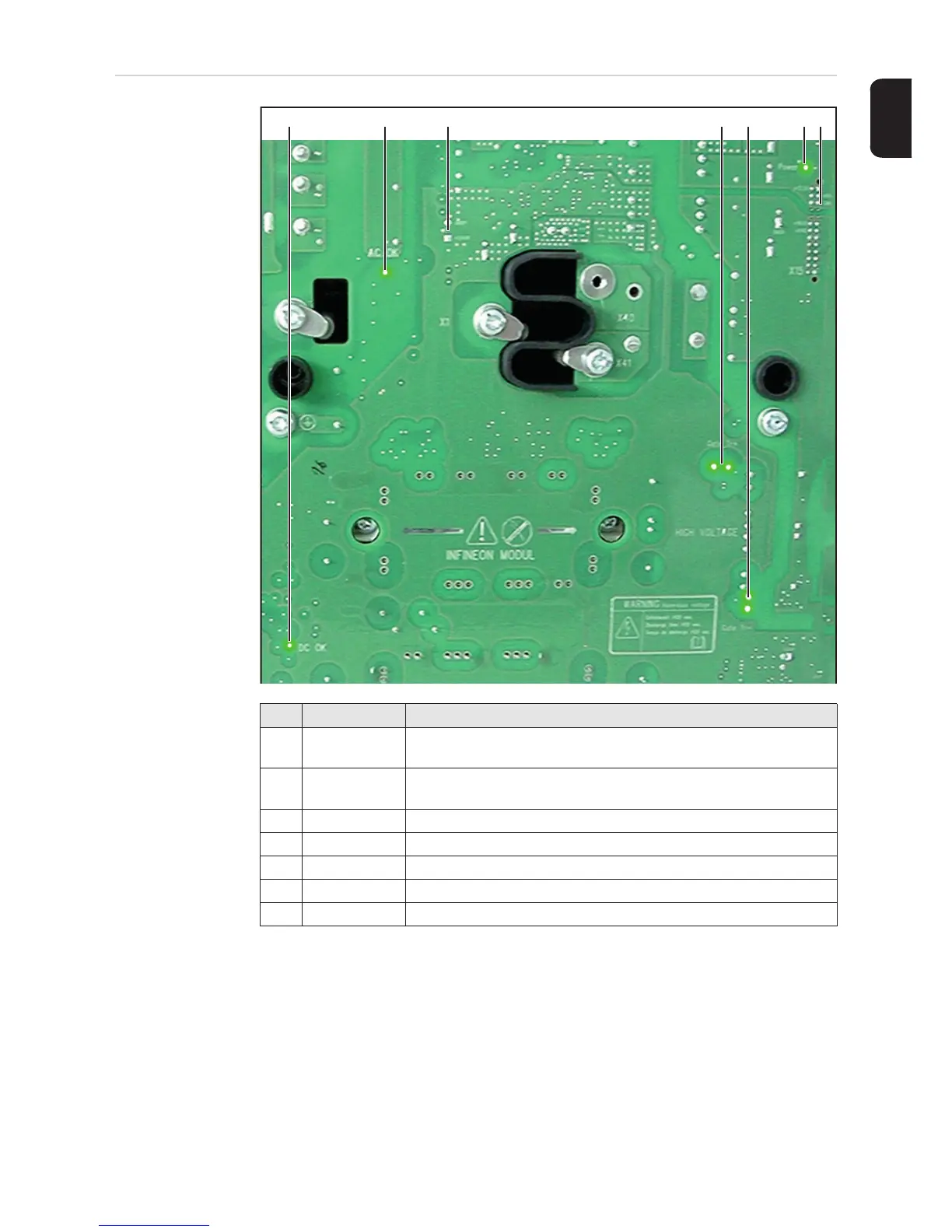

LED‘s am Primär-
Leistungsteil
Nr. LED Beschreibung
(1) DC OK Der Zwischenkreis ist geladen. Unter- und Überspannung wird
nicht erkannt
(2) AC OK Spannung am Eingang, Phasenausfall, Unter- / Überspannung
wird nicht erkannt
(3) GATE TR+ Vollbrücke wird angesteuert
(4) GATE TR- Vollbrücke wird angesteuert
(5) Power Das Hilfs-Versorgungsnetzteil arbeitet mit +13,5 V
(6) - +24 V Kontaktierung zum Messen
(7) - +16 V Kontaktierung zum Messen
(1) (2) (6) (3) (4) (5)(7)
