41
DE

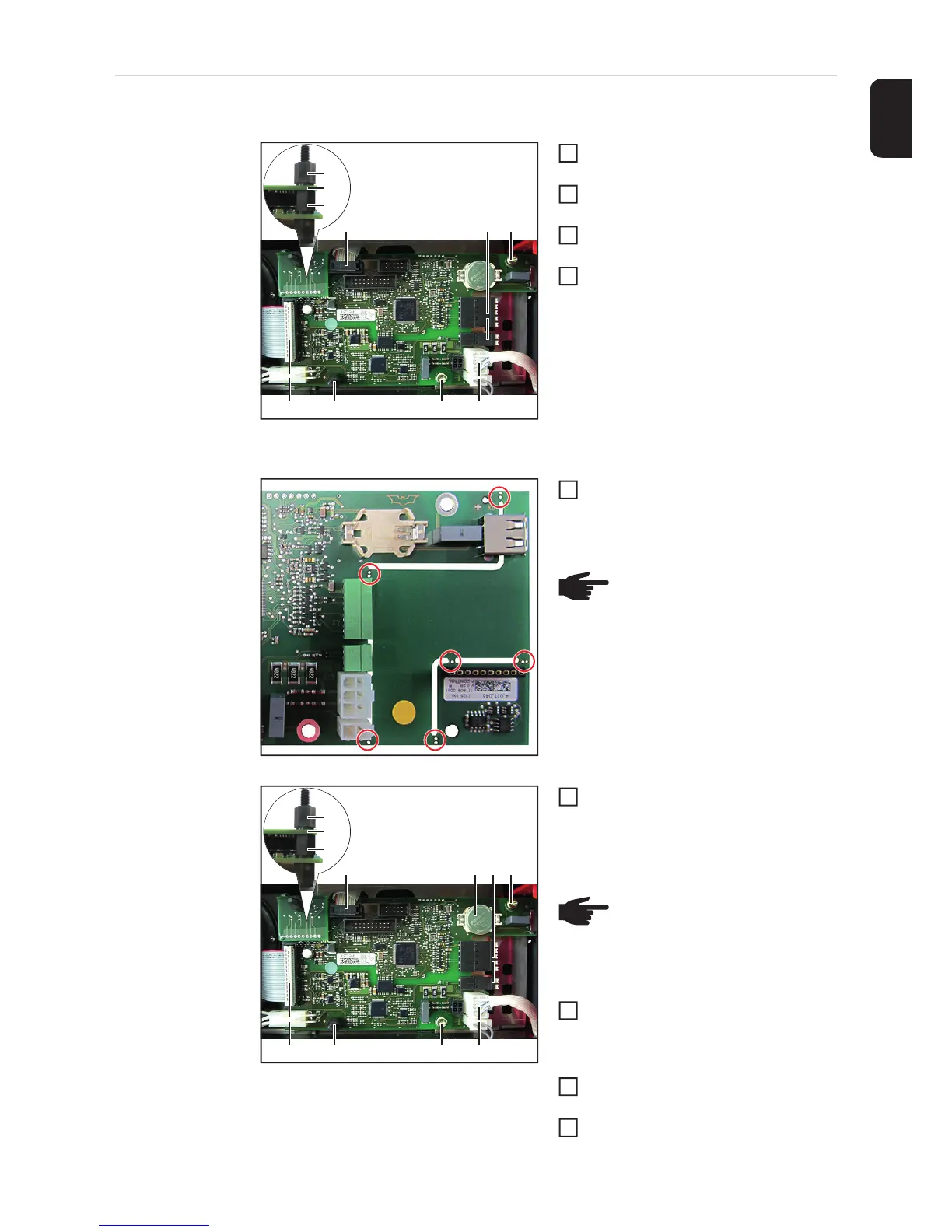

Tausch P-Control
/ Print-CFM
P-Control / Print-CFM ausbauen:
Gehäusevorderfront abnehmen (siehe
Kapitel „Gerät öffnen“)
Print-CFM (1) abmontieren und dabei
alle Kunststoffdistanzen (2) lösen
Sämtliche Steckverbindungen (3) lö-
sen
2 Stk. Linsenschraube 4x9 TX20 (4) lö-
sen und den P-Control herausnehmen
P-Control / Print-CFM einbauen:
Neuen P-Control und unbespielten
Print-CFM an den markierten Stellen
trennen / ausbrechen
Neuen P-Control einsetzen und mit 2
Stk. Linsenschraube 4x9 TX20 (4)
montieren
[1,5 Nm]
Print-CFM (1) mit 2 Stk. Kunststoffdis-
tanzen (2) montieren und dabei auf die
richtige Reihenfolge achten
[0,1 Nm]
Batterie (5) einsetzen und sämtliche
Steckverbindungen (3) montieren
Gehäusevorderfront montieren (siehe
Kapitel „Gerät schließen“)
(3)
(2)
(1)
(2)
(3) (4)
(2) (4) (3)
(3)
1
2
3
4
HINWEIS! Bei Defekt oder Be-
schädigungen am Print-CFM,
wenden Sie sich bitte an den
Technischen Support
1
(3)
(2)
(1)
(2)
(3) (4)
(2) (4) (3)
(3)(5)
HINWEIS! Bei reinem Tausch
vom P-Control, muss der zuvor
abmontierte Print-CFM wieder
montiert werden
2
3
4
5
