Tausch Axiallüf-
ter 8 kW

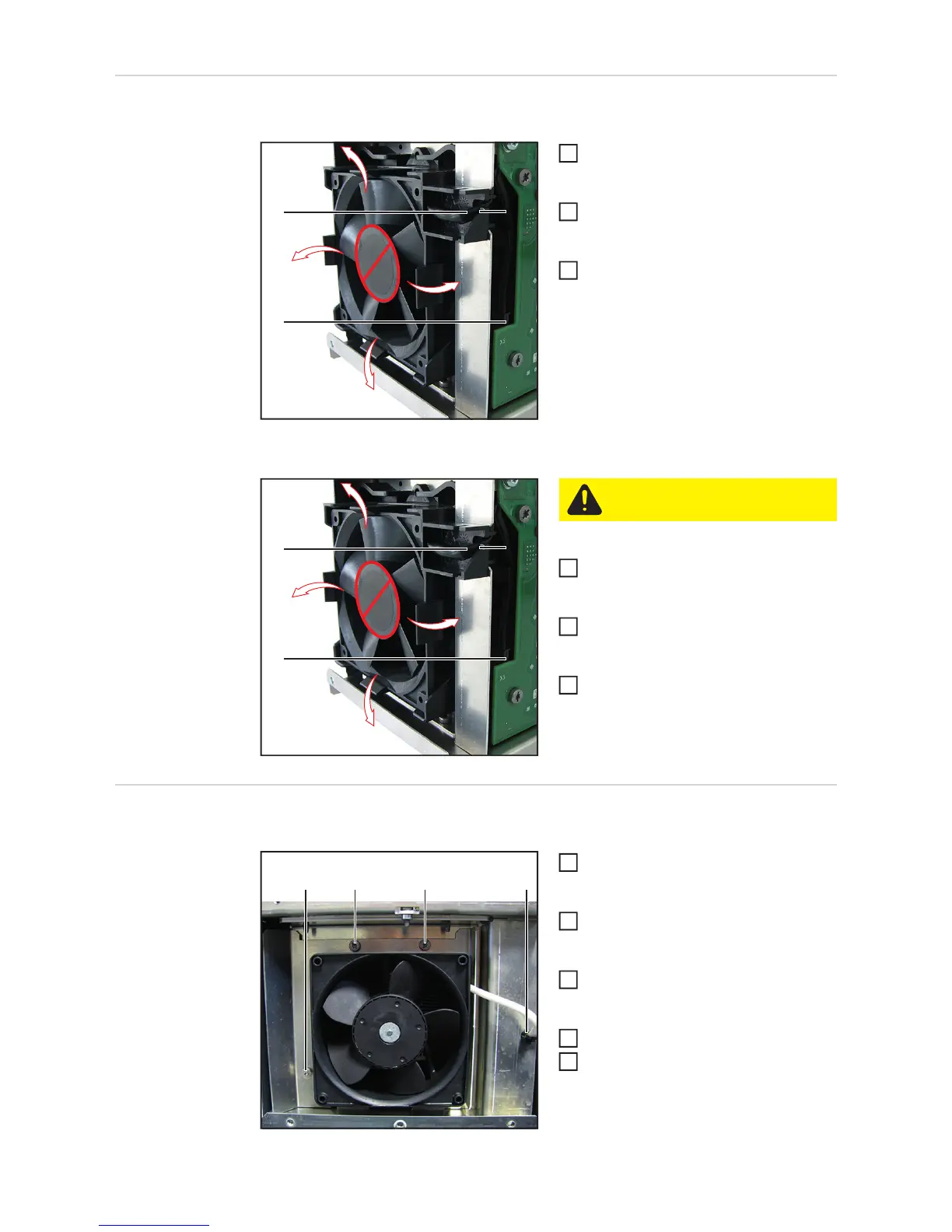

Axiallüfter ausbauen:
Gehäusevorderfront und Geräterah-
men AC-seitig abnehmen (siehe Kapi-
tel „Gerät öffnen“)
Axiallüfter-Kabel aus der Zugentlas-
tung (1) nehmen und vom Primär-Leis-
tungsteil (2) lösen
Die Laschen vom Ventilator-Rahmen
leicht nach außen biegen und den Axi-
allüfter herausnehmen
Axiallüfter einbauen:
Neuen Axiallüfter mit Luftrichtung in
das Gerät im Ventilator-Rahmen ein-
rasten lassen
Axiallüfter-Kabel in die dafür vorgese-
hene Zugentlastung (1) einsetzen und
am Primär-Leistungsteil (2) anstecken
Gehäusevorderfront und Geräterah-
men AC-seitig montieren (siehe Kapi-
tel „Gerät schließen“)
Tausch Axiallüf-
ter 16 kW
Axiallüfter ausbauen:
Gehäusevorderfront und Geräterah-
men AC-seitig abnehmen (siehe Kapi-
tel „Gerät öffnen“)
Axiallüfter-Kabel vom Primär-Leis-
tungsteil lösen und aus der Zugentlas-
tung nehmen
Durchführungstülle (1) samt Axiallüf-
ter-Kabel aus der Ventilatorhalterung
nehmen
3 Stk. Schraube 5x12 TX25 (2) lösen
Lüfter-Baugruppe herausnehmen
(1)
(2)
1
2
3
(1)
(2)
VORSICHT! Beim Einsetzen nicht
auf den Rotor drücken
1
2
3
(1)(2)(2)(2)
1
2
3
4
5
