26

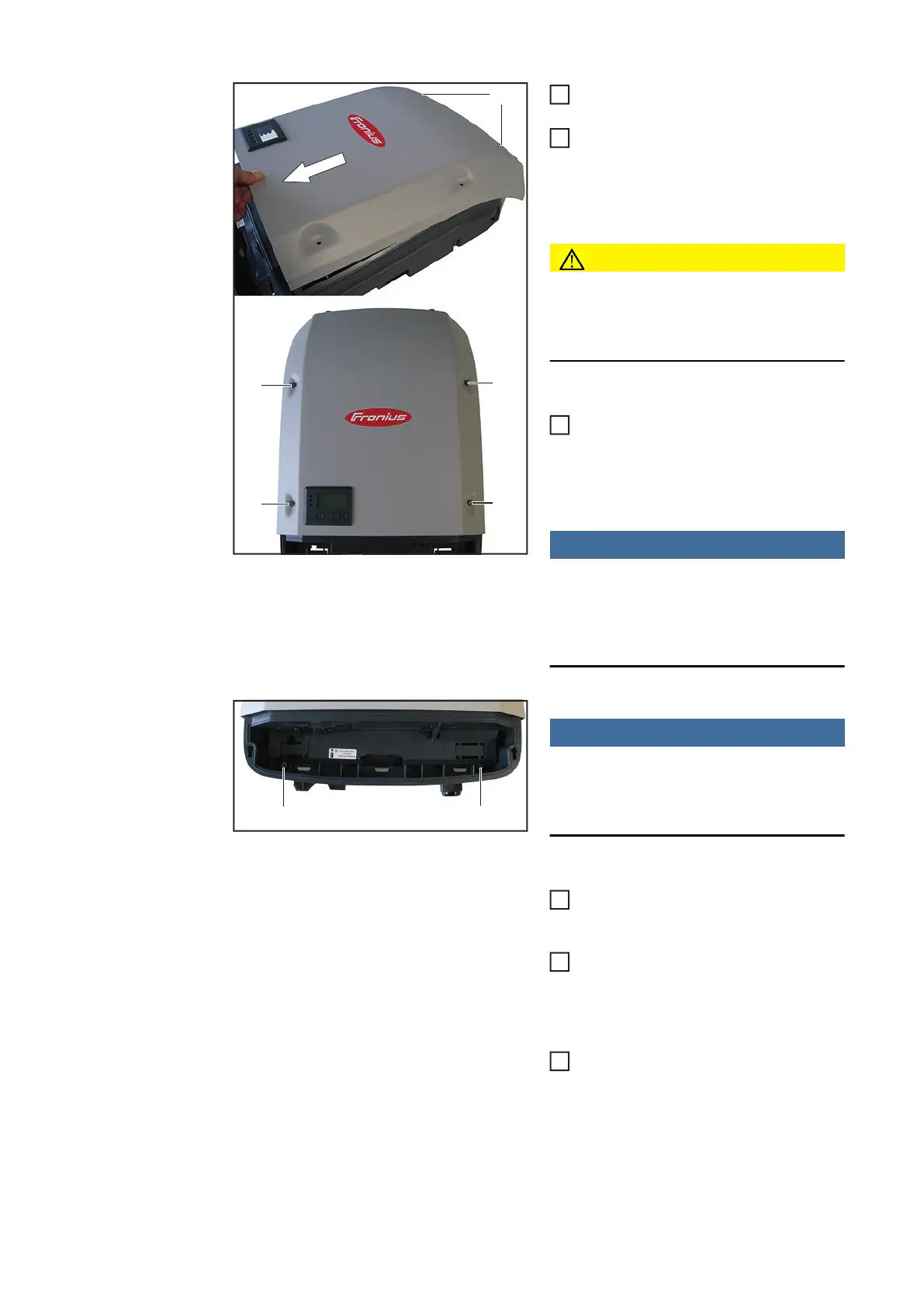

Leistungsteil-Deckel oben in die Befes-
tigungsdorne (5) einhängen
In noch schräger Lage den Leis-
tungsteil-Deckel nach unten ziehen
und auf die Grundschlale aufschwen-
ken
VORSICHT!
Nur durch diesen Ablauf ist sicherge-
stellt, dass der Dichtschaum richtig po-
sitioniert wird und dadurch abdichtet
Leistungsteil-Deckel mit 4 Stk. Schrau-
be 5x18 TX25 inkl. Dichtscheibe (4)
montieren
[2,5 Nm]
HINWEIS!
Sollten die Schrauben nicht mehr grei-
fen, so müssen diese durch die Schrau-
be 5x25 TX25 [42,0401,4231] ersetzt
werden
HINWEIS!
Um Beschädigungen der Grundschale
zu vermeiden, darf der Wechselrichter
den Winkel von 11° nicht überschreiten.
Wechselrichter auf der Oberseite ein-
hängen und in die Wandhalterung ein-
rasten lassen
2 Stk. Schraube 5x25 TX25 (3) montie-
ren und dadurch die feste Verbindung
zur Wandhalterung herstellen
[2,5 Nm]
Falls vorhanden, sämtliche Steckver-
bindungen montieren
(5)
(4)
(4)
(4)
(4)
2
3
4
(3) (3)
5
6
7
