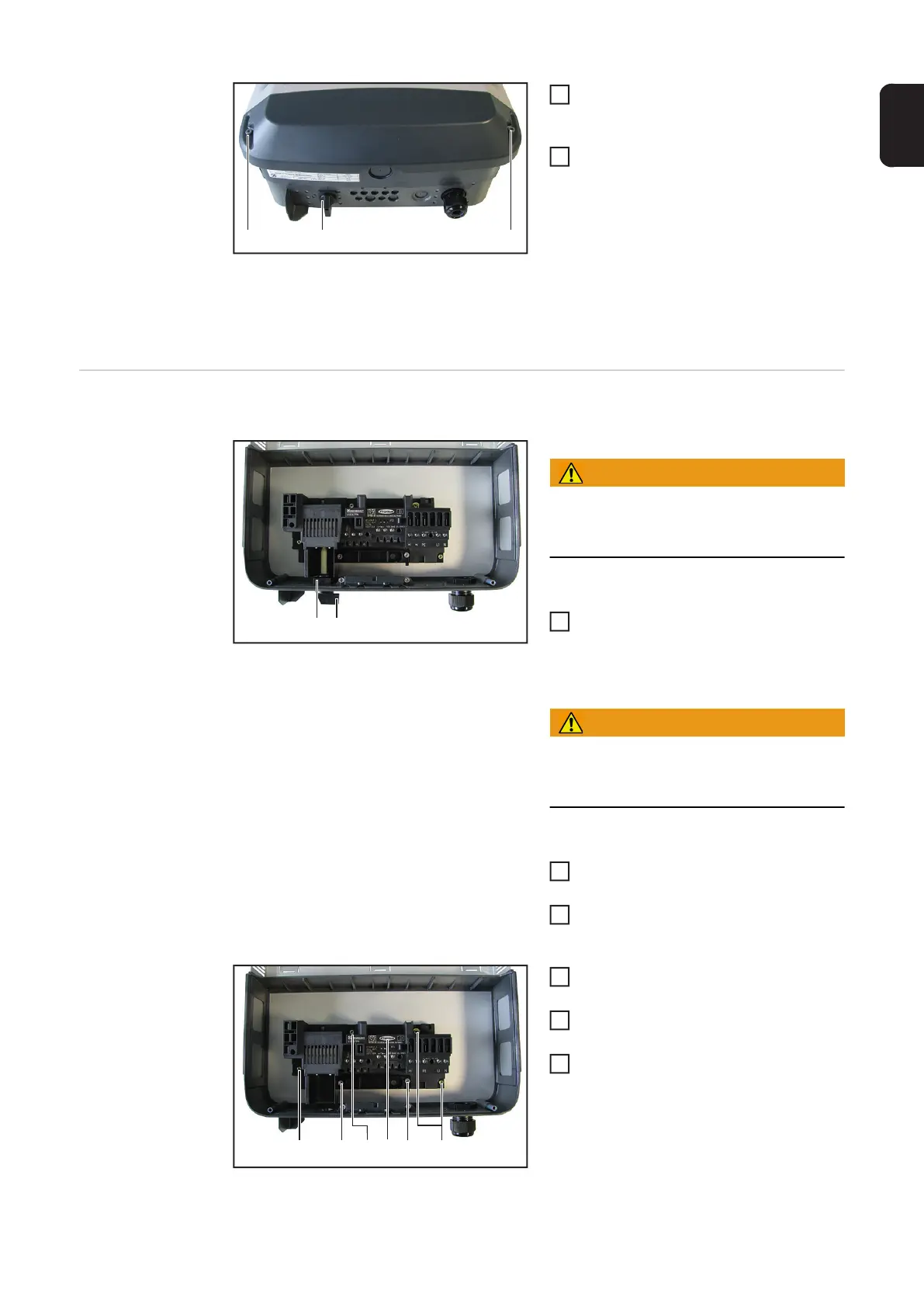

Datcom-Deckel mit 2 Stk. Schraube
5x25 TX25 (2) montieren
[2,5 Nm]
DC-Trenner (1) auf Stufe I stellen
DC-Trenner tau-
schen
DC-Trenner ausbauen:
WARNUNG!
Sicherheitsvorschriften beachten (siehe
Kapitelanfang „Sicherheit“)
Wechselrichter aus der Wandhalte-
rung nehmen (siehe Abschnitt „Gerät
öffnen und schließen“)
WARNUNG!
Sicherheitsvorkehrungen treffen.
Aufgrund von vorhandener DC-Spannung -
Sicherheitsvorschriften beachten!
AC- und DC-Leitungen vom Klemm-
block des DC-Trenners abschließen
Halteclip (1) entfernen und Schaltknauf
mit Welle (2) herausnehmen
2 Stk. Schraube 4x20 TX20 (3) lösen
und Zugentlastungsbügel entfernen
4 Stk. Schraube 4x9 TX20 (4) lösen
und DC-Trenner entfernen
Verstecksicherung (5) entnehmen
DC-Trenner einbauen:
(2) (2)(1)
8
9
(2)(1)
1
2
3
(3)(3)(4) (4) (4)(5)
4
5
6
